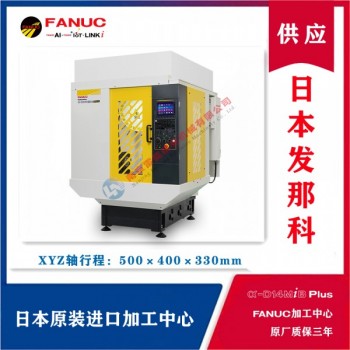

发那科加工中心α-D14MiB PLus 基本介绍
生于上个世纪70年代的FANUC ROBODRILL小型加工中心，是BT30小型加工中心的销量 **。除了钻孔和攻丝加工外，还可以进行铣削、镗孔加工，广泛服务于机械、汽车零部件、IT精密零件、精密模具、模型等各个行业，加工领域也根据客户的要求不断扩大。其与智能机器人融合的机床上下料系统，集高效生产、稳定运行、节约空间等优势于 体，更是发那科强大系统集成实力的体现。
发那科加工中心α-D14MiB PLus性能特点
FANUC ROBODRILL小型加工中心其优势和特点如下：
“大脑”—FANUC 31i-B数控系统
●搭载着FANUC史上*强性能、高稳定性的FANUC 31i-B数控系统，让FANUC小型加工中心拥有高速数据处理能力，使得加工如复杂曲面的铜电 等三维曲面变得轻而易举
●FANUC数控系统是市场上主流的数控系统，拥有 高的兼容性
高刚性主轴，钻孔、攻丝、铣削、镗孔样样在行
●无论是10000转还是24000转的主轴，主轴功率和扭矩都比 般的BT30主轴要大，这也让FANUC机床的主轴可以在短时间内做出其它BT30加工中心无法做出的如粗铣，镗孔等刚性的加工动作
●直联式主轴设计，电机与主轴直接连接
●采用装入润滑脂的轴承，免除频繁维护的麻烦
●高速主轴采用低发热、高速度、高精度的轴承
●高扭矩规格主轴，大幅提高低速区的扭矩，使FANUC主轴可以做强力切削
高加速度定位
●高速控制，*佳扭矩加减速控制，FANUC小型加工中心三轴配置高加速度功能，即机床的反应速度越快，调整运动方向运动的时间就越短
高精度加工
●FANUC小型加工中心装备超高分辨率的脉冲编码器，进行以纳米为单位的插补和反馈
●借助伺服延迟大幅减少形状误差
●借助AI轮廓控制II可实现 其平滑的加工表面
AI热变位补偿功能
标准配置的三轴AI热变位补偿功能，对主轴及X，Y，Z进给轴的动作所引起的热变位进行补偿处理，以确保加工的高精度
安全可靠节能
●执行中国工业安全标准，带双检安全功能
●日本原装进口，稳定可靠，2年保修
●环保节能，将再生能量转化为电能，降低整体功耗
发那科加工中心α-D14MiB PLus技术参数
机床本体、附件及选配件
1.1 机床本体主要参数
|
机械部件标准规格 |
||
|
容量 |
X轴方向移动量(工作台左右) |
500mm（M型） |
|
Y轴方向移动量(滑鞍前后） |
400mm |
|
|
Z轴方向移动量(主轴头上下) |
330mm |
|
|
从工作台上部到主轴端面的距离 |
150-480mm(没有指定高立柱时) |
|
|
工作台 |
作业面大小(X轴方向*Y轴方向) |
650×400mm（M型） |
|
工件容许重量 |
300KG（均 载荷） |
|
|
作业面的形状 |
T槽 公称14 * 间隔 125mm*3个 |
|
|
主轴 |
主轴端(公称号) |
7/24 锥度NO.30(带有鼓风机) |
|
进给 速度 |
快进速度 |
48 m/min(XYZ轴) |
|
切削进给速度 |
1-30,000 mm/min |
|
|
刀具更换 装置 |
刀具更换方式 |
转塔式 |
|
刀具形式 |
JIS B 6339-1998 BT30， MAS-403-1982 P30T-1(45度) |
|
|
刀具收放数 |
14个：α-D14MiB之情形 |
|
|
刀具 大直径 |
80mm |
|
|
刀具 大长度 |
250mm（因不同规格有所差异） |
|
|
刀具选择方式 |
随机近道 |
|
|
刀具 大重量 |
2KG/个(总重15KG) / 3KG/个(总重22KG)：刀库14之情形 |
|
|
刀具更换时间（切削至切削） |
1.4秒：刀库14且刀具2KG/个之情形 |
|
|
主轴电机 |
主轴电动机 |
11KW(1分额定)/ 3.7KW(连续额定)标准主轴 |
|
主轴规格 |
标准主轴规格 10,000rev/min |
|
|
驱动方式 |
直接驱动 |
|
|
精度 |
轴双向定位精度 |
0.006-0.02mm(基于ISO230-2:2006的测定值) |
|
轴双向往复定位精度 |
未满0.004mm (基于ISO230-2:2006的测定值） |
|
|
驱动方式 |
直接驱动 |
|
|
占地 |
外形尺寸 |
1650*2100*2300mm |
发那科加工中心α-D14MiB PLus使用说明
关于设置条件：
|
所需动力源 |
电源 |
AC200-V220V+10~-15％三相50/60HZ 10KVA |
|
气压源 |
0.35-0.5MPa（建议使用0.5MPa）（但为计示压力） 0.15m3/min（大气压流量） |
|
|
机器尺寸 |
机器高度 |
2,236±10mm(没有指定高立柱时) |
|
机器重量 |
约2,000KG |
|
|
地面 |
负荷 |
3tf/m2(29.4kN/m2)以上 推荐:5tf/m2 (49.0kN/m2)以上 |
|
压强 |
367kgf/cm2 (36N/mm2) |
|
|
振动 |
|
2m/s2 (0.2G)以下 |
|
环境温度 |
|
工作中 0~45℃ |
|
|
收放中或者运输途中 -20~60℃ |
|
|
温度变化 |
|
0.3℃/分钟之内 |
|
湿度 |
通常 |
75%之内（相对湿度） |
|
短时间 |
95%之内 |
|
|
包围气体 |
|
不应有腐蚀性、可燃性气体 |
※气源要求：
固形物(公称值)5µm以下、水分、压力露点-17℃以下、 次侧油分浓度1mg/m3以下。
※地面负荷要求：
维护稳定的加工精度，并且为了发挥原有的加工性能，建议负荷5tf/m2 (49.0kN/m2)以上。
发那科加工中心α-D14MiB PLus采购须知
※ 保修期限：FANUC进口主机保修两年，其他附件保修壹年。（易耗品除外）。
※ 消耗品以及客户方由于操作不良、维护不良所发生的故障属保修外对应。
※ 由客户原因和造成的追加部品、改造等费用请另接洽乙方进行报价处理。
※ FANUC公司的方针：本商品禁止用于大规模杀伤性武器（核武器、生物武器、化学武器、
火箭）的开发、制造、使用、储藏。
※ 本协议书中所载的产品受《外汇和外国贸易法》的管制。从日本出口到其他国家时，
必须得到日本国政府的出口许可。
此外，将该产品再出口到其他国家时，必须得到再出口该产品国家的政府许可。
另外，该产品还同时受美国政府的出口限制。在出口或再出口该类产品时，请向FANUC（发那科）公司洽询。
