华大自控HD4000恒压供水控制器江西南昌

产品/服务:
品 牌: 三垦
有效期至: 长期有效
最后更新: 2024-01-05 15:39
单价:
面议
最小起订量:
1 台
供货总量:
200 台
立即询价

(发货期限:自买家付款之日起 1 天内发货)

  • 邮件:yufeng_ld@126.com
  • 电话:15327332709
  • 手机:15327332709
  • 地址:武汉市蔡甸区经济开发区三角湖畔
  •
  • 收藏本公司 人气:61
    • 详细说明
    • 规格参数
    • 联系方式

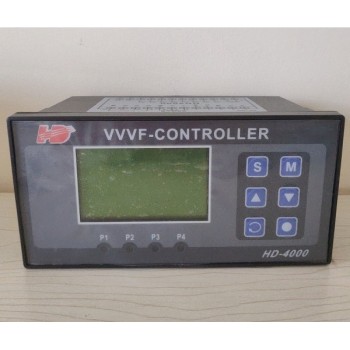

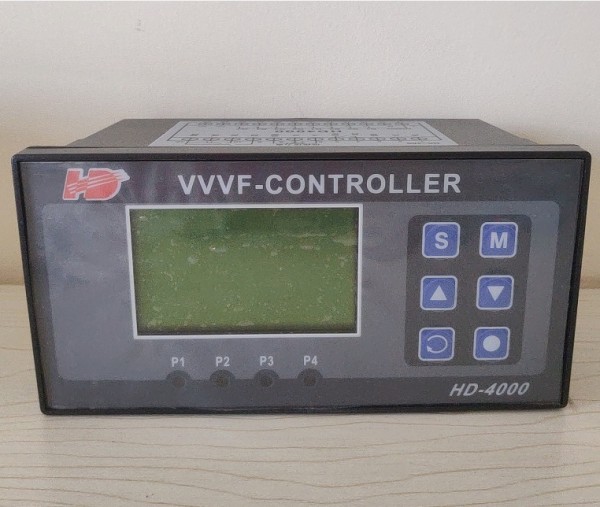

     VVVF-CONTROLLER华大自控变频恒压供水控制器HD3000N,HD4000。武汉宇峰力达电气---多年销售与维修经验,能快速提供报价、技术指导服务。保证为全新原装正品!

    友情提示:谨防网络低价假货!打爆管道得不偿失!!



     本控制器可以控制单台或多台泵不同的工作模式: 用 备工作模式、 台变频泵加 台工频泵工作模式、锅炉或换热机组设计的工作模式、开关位式控制模式、单泵变频工作模式、两泵循环软起动控制模式、三泵循环软启动控制模式、四泵循环软起控制模式、 台变频加两台工频泵的工作模式、 台变频加三台工频泵的工作模式、两台工频和 用 备消防工作模式、 台变频加四台工频泵的工作模式。(HD3000N不具有485通讯功能和定时分压功能,HD4000都有。)

     三、安装尺寸和接线端子说明

       1.控制器外形尺寸: 160mm×80mm×90mm

       2.控制柜面板开口尺寸151mm×75mm,面板卡入式安装。

    3.使用环境为:无水滴、蒸汽、腐蚀、灰尘及金属微粒的场所;

       4.使用环境温度:-20℃~50℃

       5.相对湿度:<95%;

       6.额定工作电压:AC220V±10%;

       7.控制器额定功耗:<=AC 5W;

       8.控制器接线端子输出容量:3A/ AC220V



         HD3000N/HD-4000 型控制器接线端子说明:

      1------TX+ (RS485通讯接口+)       2------TX –(RS485通讯接口-)

      3------GND(信号地)                4------CM1(正转运行信号)

      5------FWD(正转运行信号)          6------ V+ (远传压力表+5V)

      7------IN(压力信号输入0-5V)        8------ GND(压力信号输入地)

      9------ DI2(缺水或停机信号输入)     10------DI1( 二压力信号输入端)

      11----- D/A (DC 0-10V输出)         12------ CM2(信号公共端2)

      13----- N(AC 220V零线)           14------L( AC 220V火线)

      15-----B1(1#变频运行触点)          16------B2(2#变频运行触点)

      17-----B3(3#变频运行触点)          18-----G1(1#工频运行触点)

      19-----G2(2#工频运行触点)         20-----G3(3#工频运行触点,泄压阀触点)

      21-----B4(4#变频运行触点)         22-----G4(4#工频运行触点)

      23-----NC(空端子)                 24-----NC(空端子)

    于设定的压力值:即用水量增,频率升高,水泵转速加快,供水量相应增大;用水量减少时,频率降低,水泵转速减慢,供水量亦相应减小,这样就供水效率用户对水压和水量的要求,同时达到了提高供水品质和供水效率的目的,“用多少水,供多少水”;采用该设备不需建造高位水箱,水塔,水质无二次污染,是 种的现代化建筑供水设备。

    、系统概述

       HD3000N/HD4000系列微电脑变频供水/控制器是专为变频恒压供水系统和锅炉及换热系统而设计的电脑控制器,可与品牌的变频器配套使用。具有压力控制精度高、压力稳定、 二消防压力(动压)设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

       二、主要性能指标

    1.可编程设定多种泵工作方式,可拖4台泵循环启动;

       2.可选配的RS485远程通讯接口,组态软件支持远程通讯;

       3.参数调整和设定具有密码锁定及保护功能;

    4.采用人工智能模糊控制算法,设定参数少,控制精度高,内带电路,采用数字滤波措施,防止软件跑飞;

    5.可接无源远传压力表、有源电压及电流型压力变送器;

       6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;

       7.具有压力传感器零点和满度补偿功能;

       8.具有定时自动倒泵功能;

       9.具有 二压力(消防压力)设定和控制功能;

       10.具有缺水自动检测保护功能和外部输入停机保护功能;

       11.系统控制时,具有超压自动泄水控制功能;

       12.具有供水附属小泵控制功能,可设定小泵变频或工频模式;

       13.具有可选的定时自动开、关机控制功能;

    14.具有小流量水泵睡眠控制功能;

    15.具有手操器功能,可手动调节输出电压来控制变频器的频率;

    16.可代替电接点压力表进行上、下限压力控制;
