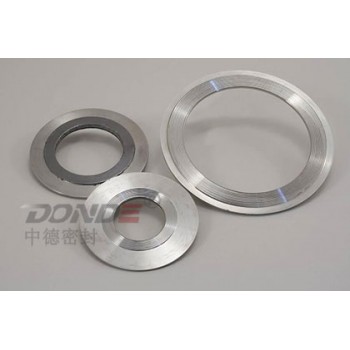

金属齿形组合垫片产品型号： ZD-G1900A

齿形组合垫片
金属齿形组合垫片属于种金属复合垫片，般用精密的车床或专用铣床在金属平垫片的二面加工成同心的90度夹角形成波形的锯齿形沟槽，由于与其它密封面的接触是多个同心圆的线接触，因此具有迷宫密封作用，根据不同的介质和工况条件，可选择柔性石墨、PTFE、无石棉板或其它些软金属，粘贴在垫片的二面，利用软性覆盖层的密封性以及金属的强度、弹性好的优点，以达到更好的密封效果，大多数情况下我们推荐石墨作为密封层，当介质对石墨产生反应或要求洁净环境时我们建议选择新近推出性能卓越的膨体四氟作粘贴层层，般不需要很大的压紧力，即可达到密封效果。
齿形组合垫片也可不带覆盖密封层直接使用，也能达到良好的密封效果，但在高压场合中容易对法兰的表面造成损坏。所以般要求密封面的粗糙程度在Ra1.6um以上。
特殊工况应用如高温，强腐蚀等需特殊材质金属齿形组合垫片我们也可生产如下些特材可要求：
不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等特殊不锈钢或合金材料。
金属齿形组合垫片性能特点：
1.较低的预紧力，即使在压力较高的环境下也有良好的密封效果，尤其适合于高温、高压，工况条件交变的场合是传统金属缠绕垫片和金属包覆垫片的理想替代品。
2.金属齿形组合垫片对密封表面不损伤，容易拆卸。
3.金属齿形体部分可以重复使用这对于较大型的垫片或特殊材料的垫片如热交换器垫片等有较重要的意义。
金属齿形组合垫片应用范围：
齿形组合垫片主要应用于石油、化工、冶金、电力、船舶、机械等行业的中、高压力和高温的压力容器，热交换器、冷凝器和管道法兰的连接处密封。

齿形组合垫片结构形式及代号和使用法兰类别：

基本型式	代号	适用的法兰密封面	厚度(mm)
基本型式	代号	适用的法兰密封面	密封体	粘贴层（单面）
基本型	ZD-1900A	榫槽面、凹凸面、平面和凹槽面	3，4，5	0.5-1.0
带外环（固定）	ZD-1901C	平面或凸面	3，4，5	0.5-1.0
带外环（活动)	ZD-1902C	平面或凸面	3，4，5	0.5-1.0
带耳环	ZD-1903C	平面或凸面	3，4，5	0.5-1.0

齿形组合垫片各种非金属材料主要技术参数：

材料	标识代号	温度 ℃	大工作压力	适用介质	压缩率%	回弹率%	应力松驰率%
膨胀石墨	F.G.	-220--550	250 BAR	腐蚀性介质	18--30	≥17	≤18
聚四氟乙烯	PTFE	-100-- 200	100 BAR	腐蚀性介质	18--30	≥15	≤13
膨胀聚四氟乙烯	EPTFE	-100--260	200 BAR	腐蚀性介质	25--35	≥25	≤13
无石棉材料	NA	-100--350	100 BAR	般气密性	18--30	≥19	≤28
云母	MICA	-150--800	100 BAR	特高温	18--30	≥19
陶瓷纤维	CER	-200--1090	100 BAR	超高温	18--40	≥19

下表用于对常用齿形组合垫片金属骨架的材质选择：

材料名称	缩写标记	硬度(HB)	限温度(°C)
碳钢（Carbon steel)	CRS	120	-40~+540
304不锈钢	304	130~180	-195~+760
304L不锈钢	304L	130~180	-195~+760
316L不锈钢	316L	130~180	-100~+760
317L不锈钢	317L		-100~+760
321不锈钢	321	130~190	-195~+760
347不锈钢	321		-185~+760
20CB-3(ALLOY 20)	A-20		-185~+1090
HASTELLOY-B2	HAST B	215	-185~+1090
HASTELLOY-C276	HAST C		-185~+1090
INCOLOY-800	IN 800		-100~+870
INCOLOY-825	IN 825		-100~+870
INCONEL-600	INC 600	150	-100~+1090
INCONEL-625	INC 625		-100~+1090
INCONEL-X750	INX		-100~+1090
MONEL-400	MON	150	-130~+820
NICKEL-200(镍）	NI		-195~+760
TITANIUM(钛)	TI	215	-195~+1090

齿形组合垫片的尺寸限偏差：

齿形密封体内径D1	齿形密封体内外径D2	外环外径D3	厚度T
+1.5 0	0 -0.75	+1.5 0	+0.25 0

齿形组合垫片主要性能参数：

垫片系数	m=4.25
垫片使用压力	≤25MPa
垫片使用温度	-196℃-650℃(氧化性介质中不高于450℃)
垫片小预紧比压	y=50MPa

※客户根据不同使用工况条件选择不同的骨架材料和粘贴层，般以粘贴层性能为主要参考，如要求耐高温的用石墨，耐腐蚀的用四氟。

金属齿形组合垫片技术标准:
1.金属齿形组合垫片的国外标准有:ASME B 16.5, BS1560, ASME B 16.47, BS EN1092, DIN2697, JIS 和NF.
2.国内标准有JB/T 88-1994 管路法兰用金属齿形垫片　　机械部标准　
HB 6474-1990|齿形垫圈航空航天部标准
HG20611-2009　钢制管法兰用齿形组合垫片　化工部欧洲体系
HG20632-2009　钢制管法兰用齿形组合垫片　化工部美洲体系
