施耐德传感器限位开关

产品/服务：
品牌：	施耐德
有效期至：	长期有效
最后更新：	2023-06-06 10:31

单价：

面议

最小起订量：

1 个

供货总量：

11111 个

立即询价

(发货期限：自买家付款之日起 1 天内发货)

邮件：339028549@qq.com
电话：073188321413
手机：13489375777
地址：长沙市望城区湾田国际建材城五金区B18栋106

人气：112

详细说明
规格参数
联系方式

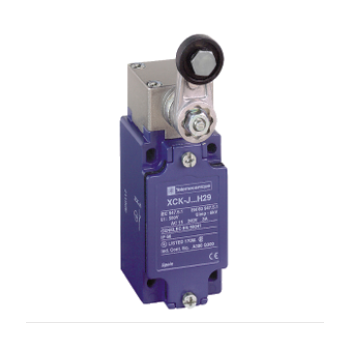

XCKJ10511H29C

主要信息产品系列 Telemecanique Limit switches XC Standard
系列号 标准型
产品类型 限位开关
产品短名 XCKJ
传感器设计 Form A conforming to CENELEC EN 50041
本体类型 固定式
操纵头类型 旋转头
材料 金属
本体材料 Zamak
头部材料 Zamak
固定模式 由本体
操作头运动 旋转
操作头类型 弹簧复位滚轮摇杆 热塑性塑料
方法类型 侧面运动, 1或2个方向可编程
电缆进线孔 1个适用于M20x1.6电缆密封接口, 电缆外径: 7…13 mm
 数 2
触点类型 1 NC + 1 NO
触点动作 瞬动
补充信息开关触发 30° 凸沿
电气连接 螺钉夹端子, 夹紧力: 1 x 0.34...2 x 1.5 mm²
触线 缘形式 Zb
步数 1
强制打开 有
强制打开 小转矩 0.5 N.m
 小触发力矩 0.25 N.m
 大操动速度 1.5 m/s
额定工作电流 [Ie] 3 A at 240 V, AC-15, A300 conforming to EN/IEC 60947-5-1 appendix A
0.27 A at 250 V, DC-13, Q300 conforming to EN/IEC 60947-5-1 appendix A
约定封闭发热电流 [Ithe] 10 A
额定 缘电压 [Ui] 300 V conforming to UL 508
500 V （污染等  3) 符合 IEC 60947-1
300 V conforming to CSA C22.2 No 14
maximum resistance across terminals 25 MΩ 符合 IEC 60255-7 安全等 3
额定冲击耐受电压 [Uimp] 6 kV 符合 IEC 60664
6 kV 符合 IEC 60947-1
短路保护 10 A 熔断器 熔断器, 类型 gG
电气寿命 5000000 次, DC-13, 感性负载 负载类型, 120 V, 4 W, 工作额定值 <60 次/分钟, 负载系数: 0.5 符合 IEC 60947-5-1 附录 C
5000000 次, DC-13, 感性负载 负载类型, 24 V, 10 W, 工作额定值 <60 次/分钟, 负载系数: 0.5 符合 IEC 60947-5-1 附录 C
5000000 次, DC-13, 感性负载 负载类型, 48 V, 7 W, 工作额定值 <60 次/分钟, 负载系数: 0.5 符合 IEC 60947-5-1 附录 C
机械寿命 30000000 次
宽度 40 mm
高度 77 mm
深度 44 mm
产品净重 0.48 kg
ISO n°1端子 (13-14)NO
(21-22)NC
环境抗冲击 50 gn for 11 ms conforming to IEC 60068-2-27
抗振动 25 gn (f= 10…500 Hz) 符合 IEC 60068-2-6
IP 保护等 IP66 符合 IEC 60529
IK 保护等 IK07 符合 EN 50102
过电压种类 Class I conforming to IEC 61140
Class I conforming to NF C 20-030
运行温度 -25…70 °C
贮存环境温度 -40…70 °C
保护处理 TC
产品认证 CCC
符合标准 IEC 60204-1
EN 60947-5-1
CSA C22.2 No 14
IEC 60947-5-1
UL 508
EN 60204-1
CENELEC EN 50041
Packing Units包装1的单位类别 PCE
个/公斤 1
包装重量 467.6 g
包装1高度 12.6 cm
包装1宽度 4.1 cm
包装1长度 6.8 cm
Offer Sustainability产品类型 Green Premium 产品
REACh法规 REACh 声明
欧盟ROHS指令 主动合规性（超出欧盟 RoHS 法定范围的产品）
欧盟ROHS声明
无汞 是
RoHS 豁免信息 是
环境披露 产品环境文件
合同保修保修单 18 个月

主要信息
产品系列	Telemecanique Limit switches XC Standard
系列号	标准型
产品类型	限位开关
产品短名	XCKJ
传感器设计	Form A conforming to CENELEC EN 50041
本体类型	固定式
操纵头类型	旋转头
材料	金属
本体材料	Zamak
头部材料	Zamak
固定模式	由本体
操作头运动	旋转
操作头类型	弹簧复位滚轮摇杆热塑性塑料
方法类型	侧面运动, 1或2个方向可编程
电缆进线孔	1个适用于M20x1.6电缆密封接口, 电缆外径: 7…13 mm
数	2
触点类型	1 NC + 1 NO
触点动作	瞬动

补充信息
开关触发	30° 凸沿
电气连接	螺钉夹端子, 夹紧力: 1 x 0.34...2 x 1.5 mm²
触线缘形式	Zb
步数	1
强制打开	有
强制打开小转矩	0.5 N.m
小触发力矩	0.25 N.m
大操动速度	1.5 m/s
额定工作电流 [Ie]	3 A at 240 V, AC-15, A300 conforming to EN/IEC 60947-5-1 appendix A 0.27 A at 250 V, DC-13, Q300 conforming to EN/IEC 60947-5-1 appendix A
约定封闭发热电流 [Ithe]	10 A
额定缘电压 [Ui]	300 V conforming to UL 508 500 V （污染等 3) 符合 IEC 60947-1 300 V conforming to CSA C22.2 No 14
maximum resistance across terminals	25 MΩ 符合 IEC 60255-7 安全等 3
额定冲击耐受电压 [Uimp]	6 kV 符合 IEC 60664 6 kV 符合 IEC 60947-1
短路保护	10 A 熔断器熔断器, 类型 gG
电气寿命	5000000 次, DC-13, 感性负载负载类型, 120 V, 4 W, 工作额定值 <60 次/分钟, 负载系数: 0.5 符合 IEC 60947-5-1 附录 C 5000000 次, DC-13, 感性负载负载类型, 24 V, 10 W, 工作额定值 <60 次/分钟, 负载系数: 0.5 符合 IEC 60947-5-1 附录 C 5000000 次, DC-13, 感性负载负载类型, 48 V, 7 W, 工作额定值 <60 次/分钟, 负载系数: 0.5 符合 IEC 60947-5-1 附录 C
机械寿命	30000000 次
宽度	40 mm
高度	77 mm
深度	44 mm
产品净重	0.48 kg
ISO n°1端子	(13-14)NO (21-22)NC

环境
抗冲击	50 gn for 11 ms conforming to IEC 60068-2-27
抗振动	25 gn (f= 10…500 Hz) 符合 IEC 60068-2-6
IP 保护等	IP66 符合 IEC 60529
IK 保护等	IK07 符合 EN 50102
过电压种类	Class I conforming to IEC 61140 Class I conforming to NF C 20-030
运行温度	-25…70 °C
贮存环境温度	-40…70 °C
保护处理	TC
产品认证	CCC
符合标准	IEC 60204-1 EN 60947-5-1 CSA C22.2 No 14 IEC 60947-5-1 UL 508 EN 60204-1 CENELEC EN 50041

Packing Units
包装1的单位类别	PCE
个/公斤	1
包装重量	467.6 g
包装1高度	12.6 cm
包装1宽度	4.1 cm
包装1长度	6.8 cm

Offer Sustainability
产品类型	Green Premium 产品
REACh法规	REACh 声明
欧盟ROHS指令	主动合规性（超出欧盟 RoHS 法定范围的产品）欧盟ROHS声明
无汞	是
RoHS 豁免信息	是
环境披露	产品环境文件
