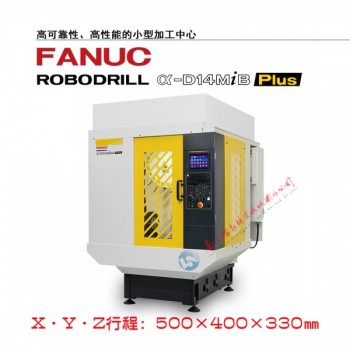

日本发那科Robodrill小型加工中心 FAUNC加工中心 发那科加工中心 法兰克加工中心 日本加工中心 进口加工中心
客户群体：汽车部件、精密钟表、医疗器械、*电、IT电脑数码、通讯器材、智能手机、智能平板电脑、铜公加工、4轴高速加工、摄像器材、精密模具、电脑硬盘、汽车发动机缸盖、转向机、涡轮、汽车空调部件、摩托车发动机零部件等都是发那科擅长的加工*域。均大量采用发那科的小型加工中心来完成。
发那科加工中心α-D14MiB 技术参数
机床本体、附件及选配件
1.1 机床本体主要参数
|
机械部件标准规格 |
||
|
容量 |
X轴方向移动量(工作台左右) |
500mm（M型） |
|
Y轴方向移动量(滑鞍前后） |
400mm |
|
|
Z轴方向移动量(主轴头上下) |
330mm |
|
|
从工作台上部到主轴端面的距离 |
150-480mm(没有*定高立柱时) |
|
|
工作台 |
作业面大小(X轴方向*Y轴方向) |
650×400mm（M型） |
|
工件容许重量 |
300KG（均 载荷） |
|
|
作业面的形状 |
T槽 公称14 * 间隔 125mm*3个 |
|
|
主轴 |
主轴端(公称号) |
7/24 锥度NO.30(带有鼓风机) |
|
进给 速度 |
快进速度 |
48 m/min(XYZ轴) |
|
切削进给速度 |
1-30,000 mm/min |
|
|
刀具更换 装置 |
刀具更换方式 |
转塔式 |
|
刀具形式 |
JIS B 6339-1998 BT30， MAS-403-1982 P30T-1(45度) |
|
|
刀具收放数 |
14个：α-D14MiB之情形 |
|
|
刀具*大直径 |
80mm |
|
|
刀具*大长度 |
250mm（因不同规格有所差异） |
|
|
刀具选择方式 |
随机近道 |
|
|
刀具*大重量 |
2KG/个(总重15KG) / 3KG/个(总重22KG)：刀库14之情形 |
|
|
刀具更换时间（切削至切削） |
1.4秒：刀库14且刀具2KG/个之情形 |
|
|
主轴电机 |
主轴电动机 |
11KW(1分额定)/ 3.7KW(连续额定)标准主轴 |
|
主轴规格 |
标准主轴规格 10,000rev/min |
|
|
驱动方式 |
直接驱动 |
|
|
精度 |
轴双向定位精度 |
0.006-0.02mm(基于ISO230-2:2006的测定值) |
|
轴双向往复定位精度 |
未满0.004mm (基于ISO230-2:2006的测定值） |
|
|
驱动方式 |
直接驱动 |
|
|
占地 |
外形尺寸 |
1650*2100*2300mm |
1.2 NC系统标准配置
|
1 |
控制装置 FANUC Series 31i-B |
|
2 |
基本控制轴数 3轴(X、Y、Z轴) |
|
3 |
HRV控制 |
|
4 |
快进钟型加减速 |
|
5 |
刚性攻牙M29 |
|
6 |
手动手柄进给 |
|
7 |
程序储存容量(512kbyte) |
|
8 |
登陆程序数 1,000个 |
|
9 |
*佳扭距加/减速 |
|
10 |
后台编辑(多个程序同时编辑) |
|
11 |
快速编辑 |
|
12 |
带有控制器 体型显示装置10-4英寸彩色LCD |
|
13 |
阅读机 / 穿孔机接口 |
|
14 |
以太网接口 |
|
15 |
工件坐标系G52-G59 |
|
16 |
追加48组工件坐标系G54.1 |
|
17 |
返回参考点G28 |
|
18 |
螺旋线插补 |
|
19 |
双检安全 |
|
20 |
子程序调用M98.M198/M99 |
|
21 |
用户宏程序B G65.G66/G67 |
|
22 |
钻孔用固定循环G73.G74.G76.G81ˉG89/G80 |
|
23 |
坐标旋转G68.G69 |
|
24 |
准备文件 |
|
25 |
操作引导i(包括循环检测) |
|
26 |
录返 |
|
27 |
返回刚性攻牙 |
|
28 |
AI热位移补偿(XYZ轴) |
|
29 |
跳步G31 |
|
30 |
多 跳步G31P1-4 |
|
31 |
刀具补偿存储器CD/H 代码.形状/磨损别 |
|
32 |
AI刀具寿命管理 |
|
33 |
生产管理记数据 |
|
34 |
AI轮廓控制I |
|
35 |
起动前行程限制检查 |
|
36 |
存储行程检查1 |
|
37 |
存储行程检查2 G22/G23 |
|
38 |
用户PMC |
发那科加工中心α-D14MiB 使用说明
关于设置条件：
|
所需动力源 |
电源 |
AC200-V220V+10~-15％三相50/60HZ 10KVA |
|
气压源 |
0.35-0.5MPa（建议使用0.5MPa）（但为计示压力） 0.15m3/min（大气压流量） |
|
|
机器尺寸 |
机器高度 |
2,236±10mm(没有*定高立柱时) |
|
机器重量 |
约2,000KG |
|
|
地面 |
负荷 |
3tf/m2(29.4kN/m2)以上 推荐:5tf/m2 (49.0kN/m2)以上 |
|
压强 |
367kgf/cm2 (36N/mm2) |
|
|
振动 |
|
2m/s2 (0.2G)以下 |
|
环境温度 |
|
工作中 0~45℃ |
|
|
收放中或者运输途中 -20~60℃ |
|
|
温度变化 |
|
0.3℃/分钟之内 |
|
湿度 |
通常 |
75%之内（相对湿度） |
|
短时间 |
95%之内 |
|
|
包围气体 |
|
不应有腐蚀性、可燃性气体 |
※气源要求：
固形物(公称值)5µm以下、水分、压力露点-17℃以下、 次侧油分浓度1mg/m3以下。
※地面负荷要求：
维护稳定的加工精度，并且为了发挥原有的加工性能，建议负荷5tf/m2 (49.0kN/m2)以上。
发那科加工中心α-D14MiB 采购须知
※ 保修期限：FANUC进口主机保修两年，其他附件保修壹年。（易耗品除外）。
※ 消耗品以及客户方由于操作不良、维护不良所发生的故障属保修外对应。
※ 由客户原因和造成的追加部品、改造等费用请另接洽乙方进行报价处理。
※ FANUC公司的方针：本商品禁止用于大规模杀伤性*器（**器、生物*器、化学*器、
*箭）的开发、制造、使用、储藏。
※ 本协议书中所载的产品受《外汇和外国贸易法》的管制。从日本出口到其他**时，
必须得到日本国*府的出口许可。
此外，将该产品再出口到其他**时，必须得到再出口该产品**的*府许可。
另外，该产品还同时受美国*府的出口限制。在出口或再出口该类产品时，请向FANUC（发那科）公司洽询。
