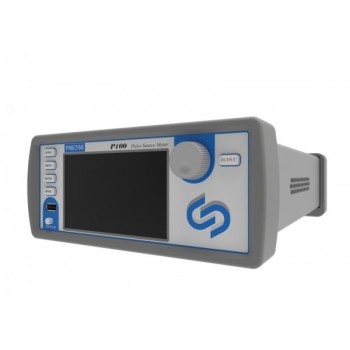

P系列大电流脉冲源表

产品/服务:
品 牌: 普赛斯仪表
有效期至: 长期有效
最后更新: 2025-02-10 11:39
单价:
面议
最小起订量:
1 台
供货总量:
10000 台
立即询价

(发货期限:自买家付款之日起 3 天内发货)

  • 邮件:1993323884@qq.com
  • 电话:027-87993690
  • 手机:18140663476
  • 地址:东湖开发区光谷大道308号光谷动力绿色环保产业园8栋2楼
  •
  • 收藏本公司 人气:72
    • 详细说明
    • 规格参数
    • 联系方式
    P系列大电流脉冲源表认准普赛斯仪表,厂家直销、服务完善!P系列脉冲源表是普赛斯在直流源表的基础上新打造的 款高精度、大动态、数字触摸源表,汇集电压、电流输入输出及测量等多种功能, 大脉冲输出电流达10A, 大输出电压达300V,支持四象限工作,因此能广泛的应用于各种电气特性测试中。P系列源表适用于各行各业使用者,特别适合现代半导体、纳米器件和材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件特性分析。


    脉冲源表特点

    •5寸触摸显示屏全图形化操作
    •内置强大的功能软件,加速用户完成测试,如LIV、PIV
    •源及测量的准确度为0.1%,分辨率5数位
    •四象限工作(源和肼),源及测量范围广:电流低至100pA,电压高至300V
    • 小脉冲宽度100uS
    •丰富的扫描模式,支持线性扫描、指数扫描及用户自定义扫描
    •支持USB存储, 键导出测试报告
    •支持多种通讯方式,RS-232、GPIB及以太网

    •脉冲源表技术指标

      电压及电流精度(不同型号电压量程差异,以选型指南为准)



    量程技术指标如下



    电压

    测量

    量程

    分辨率

    准确度±(% rdg.+volts)

    分辨率

    准确度±(% rdg.+volts)

    300mV

    30uV

    0.1%±300uV

    30uV

    0.1%±300uV

    3V

    300uV

    0.1%±500uV

    300uV

    0.1%±500uV

    30V

    3mV

    0.1%±3mV

    3mV

    0.1%±3mV

    300V

    30mV

    0.1%±30mV

    30mV

    0.1%±30mV

    电流

    测量

    量程

    分辨率

    准确度±(% rdg.+A)

    分辨率

    准确度±(% rdg.+A)

    100nA

    10pA

    0.1%±0.5nA

    10pA

    0.1%±0.5nA

    1uA

    100pA

    0.1%±3nA

    100pA

    0.1%±3nA

    10uA

    1nA

    0.1%±5nA

    1nA

    0.1%±5nA

    100uA

    10nA

    0.1%±50nA

    10nA

    0.1%±50nA

    1mA

    100nA

    0.1%±300nA

    100nA

    0.1%±300nA

    10mA

    1uA

    0.1%±5uA

    1uA

    0.1%±5uA

    100mA

    10uA

    0.1%±20uA

    10uA

    0.1%±20uA

    1A

    100uA

    0.1%±2mA

    100uA

    0.1%±2mA

    3A

    300uA

    0.1%±3mA

    300uA

    0.1%±3mA

    10A

    1mA

    0.1%±5mA

    1mA

    0.1%±5mA



    脉冲技术指标如下



    大电流 限

    大脉宽

    大占空比

    100mA@300V

    DC,无限制

    100%

    1A@30V

    DC,无限制

    100%

    1A@300V

    7mS

    1%

    3A@65V

    1.5mS

    1%

    10A@30V

    0.8mS

    1.5%


    小可编程脉宽200us,在部分量程上脉宽大于该值;脉宽可编程分辨率20us,脉宽编程精度±10uS。

    其它技术指标如下:
    源限度:直流模式 大输出功率30W,脉冲模式 大功率200W,4象限源或肼模式;
    过量程: 105%量程,源和测量;
    稳定负载电容:<22nF;
    宽带噪声(20MHz):3mV RMS(典型值),<20mV Vp-p(典型值);
    FORCR HI和SENSEHI之间的 大电压为:3V;
    FORCR LO和SENSELO之间的 大电压为:3V;
    线缆保护电压:输出阻抗1KΩ,输出电压偏移<5mV;
    大采样速率:100000 S/s;
    触发:支持IO触发输入及输出,触发 性可配置;
    输出接口:后面板接口;
    通信口:RS-232、GPIB、以太网;
    电源:AC100~240V 50/60Hz;
    工作环境:25±10℃;
    尺寸:106mm高 × 255mm宽 × 425mm长;
    质保期:1年;

    脉冲源表应用
    •纳米材料特性测试,石墨烯、纳米线等
    •有机材料特性测试,电子墨水、印刷电子技术等
    •能量与效率特性测试,LED/AMOLED、太阳能电池、电池、DC-DC转换器等
    •分立半导体器件特性测试,电阻、二 管、发光二 管、齐纳二 管、PIN二 管、BJT三 管、MOSFET、SIC等
    •传感器特性测试,电阻率、霍尔效应等

    有关P系列大电流脉冲源表的更多信息请咨询 八 四零六六三四七六
    联系我们:

    单位名称:武汉普赛斯仪表有限公司

    网站:http://www.whpssins.com

    单位地址:武汉市东湖开发区光谷大道308号光谷动力绿色环保产业园8栋2楼

    联系人:陶女士

    联系电话:18140663476

              027-87993690

    工作QQ:1993323884

    邮箱:taof@whprecise.com

    微信公众号:whpssins_com


    脉冲源表订货信息


    型号

    SMU P100

    SMU P200

    SMU P300

    源精度

    0.1%

    0.1%

    0.1%

    测量精度

    0.1%

    0.1%

    0.1%

    大功率

    30W

    30W

    30W

    小电压量程

    300mV

    300mV

    300mV

    大电压量程

    30V

    100V

    300V

    小电流量程

    100nA

    100nA

    100nA

    大电流量程

    10A

    10A

    10A
