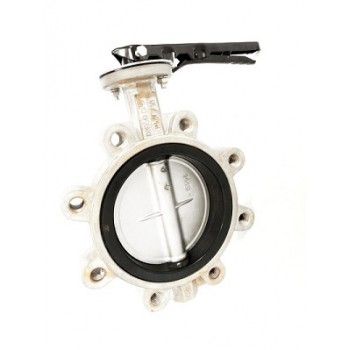

厂家供货LTD371F不锈钢凸耳对夹蝶阀现货

产品/服务：
品 牌： 江瑞
有效期至： 长期有效
最后更新： 2023-04-17 11:35
单价：
面议
最小起订量：
1 件
供货总量：
1000 件
立即询价

(发货期限：自买家付款之日起 7 天内发货)
  • 电话：15522721181
  • 手机：15522721181
  • 地址：天津市津南区小站镇大站集团对过
  •
    • 收藏本公司 人气：100
    • 详细说明
    • 规格参数
    • 联系方式
    2图纸

    体量小易于安装，密封性强，气体零泄露。
      江瑞本不锈钢对夹蝶阀系列产品：
    对夹蝶阀多标体：DN40-DN300
    对夹蝶阀方体：DN50-DN400
    对夹蝶阀双耳体：DN50-DN300
    对夹蝶阀挂胶体：DN50-DN300
    对夹蝶阀标准体：DN50-DN900
    主要性能参数：
    产品名称   LT对夹蝶阀
    产品型号   LTD371F
    公称通径   DN50-600mm
    公称压力 PN 1.0/1.6Mpa（150/200PSI）
    适用温度 -23-121℃
    适用介质 水、空气、食品、油品
    主要零部件 阀体、阀瓣、阀座、转轴
    主要材料 铸铁、球墨铸铁、碳钢、不锈钢

    规格 size 尺寸 (mm) 重量
    mm inch A B C D L H D1 n-M K E n1- Φ1 Φ 2 G J X f (kg)
    50 2 161 80 43 52.9 32 88.38 125 4-M16 77 57.15 4-6.7 12.6 155 13.8 3 13 3.01
    65 2.5 175 89 46 64.5 32 102.54 145 4-M16 77 57.15 4-6.7 12.6 179 13.8 3 13 3.52
    80 3 181 95 45.21 78.8 32 61.23 160 8-M16 77 57.15 4-6.7 12.6 190 13.8 3 13 5.02
    100 4 200 114 52.07 104 32 68.88 180 8-M16 92 69.85 4-10.3 15.77 220 17.77 5 13 6.93
    125 5 213 127 55.5 123.3 32 80.36 210 8-M16 92 69.85 4-10.3 18.92 254 20.92 5 13 8.85
    150 6 226 139 55.75 155.6 32 91.84 240 8-M20 92 69.85 4-10.3 18.92 285 20.92 5 13 9.12
    200 8 260 175 60.58 202.5 45 112.89 295 8-M20 115 88.9 4-14.3 22.1 339 24.1 5 13 15.31
                76.35   12-M20
    250 10 292 203 68 250.5 45 90.59 350 12-M20 115 88.9 4-14.3 28.45 406 31.45 8 13 23.48
                  91.88 355 12-M24
    300 12 337 242 76.9 301.6 45 103.52 400 12-M20 140 107.95 4-14.3 31.6 477 34.6 8 20 32.2
                  106.12 410 12-M24
    350 14 368 267 76.5 333.3 45 89.74 460 16-M20 140 107.95 4-14.3 31.6 515 34.6 8 20
                  91.69 470 16-M24
    400 16 400 325 85.7 389.6 51.2 100.48 515 16-M24 197 158.75 4-20.6 33.15 579 36.15 10 20
                72 102.42 525 16-M27
    450 18 422 345 104.6 440.51 51.2 88.38 565 20-M24 197 158.75 4-20.6 37.95 627 41 10 20
                72 91.51 585 20-M27
    500 20 480 378 130.28 491.6 57 96.99 620 20-M24 197 158.75 4-20.6 41.15 696 44.15 10 22
                82 101.68 650 20-M30
    600 24 562 475 151.36 592.5 70.2 113.42 725 20-M27 276 215.9 4-22.2 50.65 821 54.65 16 22
                82   770 20-M33
