、结构原理:

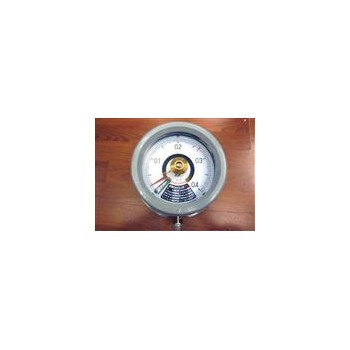

仪表由隔爆外壳、测量系统、电接点组、调节装置和出线盒等组成。
仪表的隔爆外壳具有良好的隔爆性能,因此对在正常工作过程中由于火花或电弧的影响,除了能承受壳体内部的气体混合物在 旦引起时产生的压力外,并能有效地阻止由此产生的热能向外顺利传播,而只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向外扩散。这时,传至壳体外部的瞬间温度已降低到气体混合物的燃点温度以下,故不会导致传爆。
仪表的工作原理是基于检测元件(测量系统中的弹簧管)的弹性变形,通过机械传动使之带动电接点组中的触头产生相应的动作(闭合或断开)以使控压系统中的电路得以接通或断开,从而实现自动控制报警和现场指示的目的。
三、基本技术指标:
1、标度范围:0~0.16;0~0.25;0~0.4;0~0.6;0~1;0~1.6;0~2.5;0 ~4;0~6;0~10;0~16;0~25;0~40;0~60;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4MPa -0.2-3.6MPA ;
2、控制方式:上、下限缓行接点开关
3、上限工作电压:DC 220V或AC 380V;
4、触头功率:10VA
5、工作位置:垂直安装
6、使用环境条件:-10~50℃,相对湿度不大于80%,且爆炸性混合物应属于ⅡB T4组以下,工作振动和被测介质的急剧脉动应对仪表触头的可靠动作无影响。
7、温度影响:示值不大于0.4%/10℃,设定点不大于0.6%/10℃(使用温度偏离20±5℃)。
8、 缘强度:50Hz正弦交流电2000V历时 分钟
9、重量:6kg
四、表面积尺寸:
般100mm;也可用户指定尺寸如80mm或150mm。
五、隔爆接合面型式及其基本参数:
外壳容积V(L) |
>0.5 |
|
接合面型式 |
平面 |
圆筒(可动部份) |
隔爆接合面的 小有效长度Lmm |
15 |
|
螺钉通孔边缘至隔爆接合面 小有效长度L1 |
8 |
|
隔爆接合面 大间隙或直径差Wmm |
0.15 |
|
隔爆接合面的表面粗糙度Ra |
3.2 |
1.6 |
注:隔爆接合面的有效长度和间隙宽度的范例可参见隔爆外壳结构示意图。
六、隔爆外壳及导压系统等零件和材质:
零件名称 |
材料牌号或名称 |
零件名称 |
材料牌号或名称 |
驱壳盖 |
ZL102 |
薄垫圈 |
L3 |
接头 |
20 |
|
|
轴套 |
QAJ9-2 |
弹簧管 |
3J53 |
观察窗 |
有机玻璃 |
|
|
注:观察窗的材质其抗冲击强度不小于4J。观察窗 旦损坏,则不准使用。
