化工厂多齿轮操作机构适用于-20℃~120℃

产品/服务：
品牌：	Stard-gears
有效期至：	长期有效
最后更新：	2024-11-17 21:12

单价：

面议

最小起订量：

1 台

立即询价

(发货期限：自买家付款之日起 3 天内发货)

电话：021-88165517
手机：18362716690
地址：苏州工业园区翔浦路16号

人气：92

详细说明
规格参数
联系方式

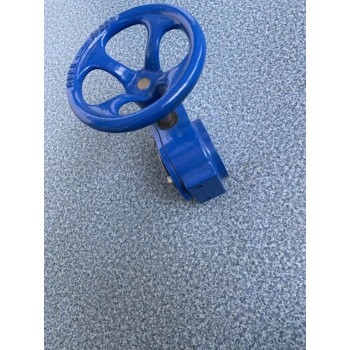

SJ系列多部分回转齿轮机构

SJ系列多段部分回转齿轮机构广泛应用于水厂、化工厂、电厂及般工业应用。SJ多段模型的速比从320:1到1728:1不等，扭矩从7000纳米到72000纳米不等。
安装和操作说明
将齿轮操作机构的下法兰连接到阀门的上法兰上，将阀杆滑入蜗轮上的孔内。拧紧法兰螺栓。顺时针旋转手轮可以关闭阀门，逆时针旋转手轮可以打开阀门。在齿轮操作机构的上表面安装有位置指示器和位置标记，通过位置标记可以直接观察开关的位置。齿轮操作机构还配备有机械限位螺钉，可调节并起到限位p的作用
产品特性

WCB套管

焊接手轮(200或以上)

IP67 保护

输入轴镀镍，更耐腐蚀

球墨铸铁蜗轮

适用于-20℃~ 120℃的工作环境

定制

LCB套管

IP68 保护

将手轮(150 ~ 450)

铝青铜蜗轮

不锈钢输入轴

适用于320℃以下的高温

适用于-40℃以下的低温

设计有锁紧机构

主要部件清单

零件名称	材质
手轮	HT250/ GB9439-88
蜗杆轴	45GB/T699-1999
壳体	HT250/ GB9439-88
挡圈	JDB-3
蜗杆	45GB/T699-1999
蜗轮	QT500-7/GB1348-88
减速器盖	HT250/GB9439-88
指示盘	Q235A GB/T700-2006
