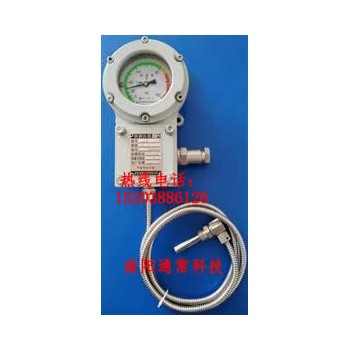

BWTY系列防爆测温表
1、概述
BWTY系列测温仪表是 款专门用于电机温度测量的指针式仪表，该仪表采用轻质不锈钢外壳，设计美观，结构紧凑，弹性元件采用进口材质，精度高，可靠性好，性能稳定。是 款理想的机电 体化温度测量仪表。BWTY系列防爆测温仪表按照GB3836.1-2010《爆炸性气体环境用电气设备 1部分：通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备 2部分：隔爆型“d”》的规定设计，制造成防爆型产品，专门用于除煤矿以外的其它爆炸性气体环境场合，可对防爆电机或其它机械产品的轴承、轴瓦，以及管道或容器介质进行温度测量，广泛应用于石油、化工、医药、船舶、炼钢等易燃易爆场所。
防爆标志：ExdⅡCT4-T6。
2、产品特点
a. 观察方便、读数清晰、测温灵敏、性能稳定、抗震性强；
b. 既可现场显示、又可输出远传信号；
c. 具有传感、显示、远传 体化功能。
3、型号规格
普通型
WTY-208 液体压力式电接点双上限温度计
WTY-207 液体压力式电接点单上限温度计
WTY-206 液体压力式电接点上下限温度计
WTY-205（z） 液体压力式热电阻远传温度计（防震）
WTY-205（z）/2 液体压力式热电阻远传温度计（防震双支）
WTY-205 液体压力式热电阻远传温度计
WTY-205/2 液体压力式热电阻远传温度计（双支）
WTY-204（z） 液体压力式热电偶远传温度计（防震）
WTY-203（z） 液体压力式4~20mA远传温度计（防震）
WTY-203 液体压力式4~20mA远传温度计
隔爆型
BWTY-208 液体压力式电接点双上限温度计
BWTY-207 液体压力式电接点单上限温度计
BWTY-206 液体压力式电接点上下限温度计
BWTY-205（z） 液体压力式热电阻远传温度计（防震）
BWTY-205（z）/2 液体压力式热电阻远传温度计（防震双支）
BWTY-205 液体压力式热电阻远传温度计
BWTY-205/2 液体压力式热电阻远传温度计（双支）
BWTY-204（z） 液体压力式热电偶远传温度计（防震）
BWTY-203（z） 防爆液体压力式4~20mA远传温度计（防震）
BWTY-203 防爆液体压力式4~20远传温度计
4、工作条件
a. 环境温度-20～40℃;
b. 相对湿度不大于95%（+25℃）。
5、技术性能
a. 测温范围：0～100℃；
b. 精度等 ：2.0 或1.5 ；
c. 探头尺寸：φ10×50（或根据用户要求。该类仪表探头尺寸可以更小）；
d. 探头安装螺纹：M16×1.5（或根据用户要求）；
e. 输出信号：Pt100（或热电偶、4-20mA）；
f. 测量距离：1.5M（或根据用户要求）；
g. 防护等 ：IP55,IP54
h. 附加功能：防腐、 缘，选型时另注。
6、选型示例
型号：BWTY-205。技术条件：φ10×50，M16×1.5，测量距离1.5M，温包加 缘。
7、外型与结构尺寸
安装尺寸：82×82
8、安装与接线
a. 安装仪表时应检查仪表铭牌的防爆标志与安装环境是否相符；
b. 连接导线应选择铜质屏蔽电缆，其截面积不小于0.2平方毫米；
c. 打开仪表接线盒，用板手拧开电缆引入装置的压紧螺母，将电缆线与接线盒中的接线柱（或接线端子）牢固相
连接，然后安装上接线盒，并拧紧四角的螺丝；
d. 仪表上的接地螺丝须用接地导线可靠接地；
e. 安装时，信号传输线应相隔不大于300mm的距离用扎头固定起来。信号传输线过长时，可挽在合适的位置，切
勿乱抛，并远离发热设备；
f. 仪表使用后，每年校验 次，有条件的可自己校验，也可返回厂家校验；
g. 引入装置内密封圈老化变质时，应及时更换；
h．用户所用电缆 小外径为φ6,建议选用φ6-φ12之间；
i．接线盒内接线排示意图
|
