行程
|
单位
|

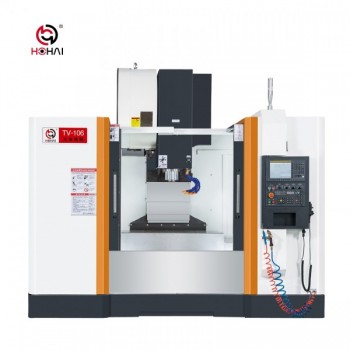

TV-106
|
|
X/Y/Z轴行程
|
mm
|
1100/600/600
|
|
主轴鼻端至工作台面距离
|
mm
|
120-720
|
|
主轴中心至立柱的距离
|
mm
|
650
|
|
进给
|
||
|
快速进给（X/Y/Z轴）
|
m/min
|
30/30/24
|
|
切削进给
|
mm/min
|
1-10000
|
|
进给马达功率（X/Y/Z轴）
|
kw
|
3/3/3
|
|
工作台
|
||
|
工作台尺寸（X/Y轴向）
|
mm
|
1200×600
|
|
T型槽（宽度×数量×间距）
|
mm
|
18×5×100
|
|
工作台 大载重
|
kg
|
800
|
|
主轴
|
||
|
主轴驱动
|
-
|
直联/皮带
|
|
主轴电机（连续/30分）
|
kw
|
11/15
|
|
主轴转速
|
rpm
|
8000/6000
|
|
主轴锥度
|
-
|
BT-40/50
|
|
精度
|
||
|
定位精度（JIS B6228/6339）
|
mm
|
±0.005
|
|
重复定位精度（JIS B6228/6339）
|
mm
|
±0.003
|
|
ATC
|
||
|
刀库形式
|
-
|
刀臂式
|
|
刀库容量
|
-
|
24
|
|
大刀具直径/邻刀空
|
mm
|
φ78/φ120
|
|
大刀具长度
|
mm
|
300
|
|
大刀具重量
|
kg
|
8/15
|
|
换刀时间（T-T）
|
sec
|
2.5/1.6
|
|
其他
|
||
|
电力需求
|
kVA
|
24
|
|
气压需求
|
kg/cm²
|
6
|
|
切削液容量
|
L
|
200
|
|
机床重量（约）
|
kg
|
7300
|
|
机器外观尺寸（长×宽×高）
|
mm
|
2550×3150×2850
|
产品特点：
高速度：三轴采用直线导轨具备快速定位移动。每 台机器出货前，都确实做切削加工测试，包括适当的参数优化调整，在保证加工品质的同时提升30%的整机性能和加速度，大幅度提高机床的加工效率，使客户成本效益 优。
高精度：光机装接面均采用手工刮研铲花，接触率 大化获得可靠的承靠基准，保证机械修配精度。配备英国雷尼绍激光干涉仪，确保每台机床全行程优异的重复定位精度。
高刚性：立柱双层壁箱式结构搭配大跨度人字型设计，确保机体结构耐久不变形，提升机械抗震能力和刚性。床身内部布置三角加强筋，从而使机床得到高刚性和长久稳定的精度。
振动小：刚性强、振动小，适合高速铣削和攻牙。所有线轨机型三轴均采用国际 品牌。高精度线轨，具有以下特点：刚性高，滚动阻力变动低，定位精度高，加工产品表面精度好。
