安科瑞DTSD1352三相四线导轨电能表
、概述
安科瑞DTSD1352导轨式三相四线多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的 款智能仪表，产品具有精度高、体积小、安装方便等优点。集成全部电力参数测量及全面的电能计量及考核管理，提供上12月的各类电能数据统计。具有31次分次谐波与总请波含量检测，带有开关量输入和开关量输出可实现“遥信”和“遥控”功能，并具备报警输出。带有RS485通信接口，可选用 MODBUS－RTU或DLT645－2007协议。该电力仪表可广泛应用于各种控制系统， SCADA系统和能源管理系统中。产品符合企业标准Q310114000129035－2017《导轨式安装电能表企业标准》的要求。

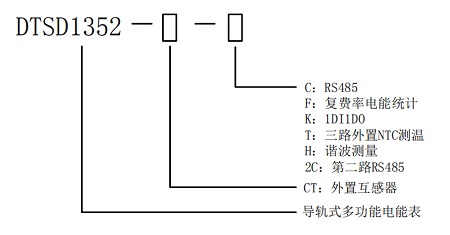

型号说明
二、适用环境
正常工作温度：-10℃～+45℃
限工作温度：-20℃～+60℃
储存温度：-40℃～+70℃
相对湿度：≤95%（无凝露）
海拔高度：≤2500m
三、功能
计量:计量总的正反向有功和无功电能（4象限电能）
测量:测量分相电压、分相电流、分相及总的有功功率、无功功率和视在功率、分相及总的功率因数、电网频率
需量:有功、无功功率 大需量统计
分时:百年日历、时间，闰年自动切换， 大可设置2个年时区、2套时段表、4个费率，8时段，时段 小间隔1分钟
结算:电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
显示:7位宽温型LCD显示；有功电能脉冲、无功电能脉冲、报警、相序、失压、当前费率LED指示
输出:有功电能脉冲输出、无功电能脉冲输出，无源光电隔离型输出端口
通讯:支持RS485通讯接口，通讯规约可选（MODBUS-RTU或DL/T645规约）
|
功能 |
功能说明 |
DTSD1352 |
|
电能计量 |
有功电能计量（正、反向） |
■ |
|
无功电能计量（正、反向） |
■ |
|
|
A、B、C 分相正向有功电能 |
■ |
|
|
电量测量 |
U、I |
■ |
|
P、Q、S、PF、F |
■ |
|
|
LCD 显示 |
8 位段式 LCD 显示 |
■ |
|
按键编程 |
4 按键可编程通信、变比等参数 |
■ |
|
脉冲输出 |
有功脉冲输出、时钟脉冲输出 |
■ |
|
无功脉冲输出 |
□（与时钟复用） |
|
|
LED 报警 |
失压及数据效验失败报警 |
■ |
|
复费率及附带功能 |
支持 4 个时区、2 个时段表、8 个日 时段、4 个费率 |
□ |
|
四种 大需量及发生时间 |
□ |
|
|
上 12 月历史冻结数据 |
□ |
|
|
日期、时间 |
□ |
|
|
通讯 |
RS485 接口，支持Modbus、 DL/T645-07、DL/T645-97 |
□ |
四、产品选型
五、主要功能详解
1）测量功能
能测量全电力参数包括电压U、电流1、有功功率P、无功功率Q、视在功率S、功率因数PF、频率、31次分次谐波及总谐波含量。其中电压U保留1位小数，频率F保留2位小数，电流1保留2位小数，功率P保留3位小数。如：U＝220．IV，＝49．98Hz，1＝1．99A，P＝0439％W
2）计量功能
能计量当前组合有功电能，正向有功电能，反向有功电能，正向无功电能，反向无功电能
3）分时功能
两套时段表， 年可以分为4个时区，每套时段表可设8个日时段，4个费率（F1、F2、FB、F4即尖峰平谷）。分时计费的基本思想就是把电能作为 种商品，利用经济杠杆，用电高峰期电价高，低谷时电价低，以便削峰填谷，改善用电质量，提高综合经济效益
4）需量功能
有关需量的相关概念如下
需量：需量周期内测得的平均功率叫需
大需量：在指定的时间区内需量的 大值叫 大需量
滑差时间：从任意时刻起，按小于需量周期的时间递推测量需量的方法，所测得的需量叫滑差式需量。递推时间叫滑差时间。
需量周期：连续测量平均功率相等的时间间隔，也叫窗口时间缺省
需量周期为15分钟，滑差时间为1分钟。
能测量4种 大需量即正向有功、反向有功、感性无功、容性无功 大需量以及 大需量发生的时间。
5）历史数据统计功能
能统计上48月的历史电能（各费率电能）和上90日的历史电能（各费率电能）。
6）开关量输入输出功能
有 路开关量输出， 路开关量输入，开关量输出为维电器输出，可以实现“遥控”和报警输出。开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的RS485实现远程传输功能，即“遥信”功能。
7）测温功能
支持三路外置MTC测温功能，测温范围为－40℃－99℃
