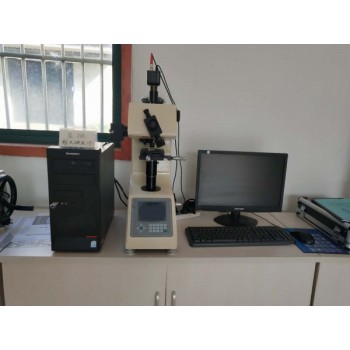

1、转动试验力变换手轮，使试验力符合选择要求。旋转试验力变换手轮时，应小心缓慢地进行，防止过快产生冲击。
2、打开电源开关，指示灯及光源灯亮。屏上显示此时试验力变换手轮所指示的试验力
3、转动物镜、压头转换手柄，使40X物镜，处于主体前方位置。光学系统总放大倍率为400×，处于测量状态。
4、将标准试块或试样安放在试台上，转动旋轮使试台上升。眼睛接近测微目镜观察。当试样离物镜下端2～3mm时，在目镜的视场中心出现明亮光斑，说明聚焦面即将来到，此时应缓慢微量上升，直至在目镜中观察到试块或试样表面的清晰成像，这时聚焦过程完成 5、如果在目镜中观察到的成像呈模糊状或 半清晰 半模糊，则说明光源中心偏离系统光路中心，需调节灯泡的中心位置。如果视场太暗或太亮可通过操作面板上的软键调节光源强弱。
6、如果想观察试块或试样上的较大视场范围，可将物镜压头转换手柄逆时针转至主体前方，此时，光学系统总放大倍率为100X，处于观察状态。当转换1OX和40X物镜时聚焦面有微量变化，可微调升降丝杆进行聚焦。
7、 将转换手柄逆时针转动，使压头主轴处于主体前方，此时压头顶尖与聚焦好的平面之间间隙约为0.4～0.5mm。当测量不规则的试样时要小心，防止压头碰及试样，损坏压头。
8、按下操作面板上的[START]键，此时加试验力，[LOADING] LED指示灯亮。
9、试验力保持阶段时，延时[DWELL]LED亮，此时LCD屏上T按所选择时间倒计数，延时时间到，试验力卸除，卸试验力(UNLOADING)LED亮。在LED未灭前，不要转动压头测量转换手柄，否则会影响压痕测量精度，甚至损坏仪器。
10、将转换手柄顺时针转动，使40X物镜处于主体前方。这时就可在测微目镜中测量对角线长度。
11、 将测微目镜右边的鼓轮顺时针旋转，使目镜内观察到的两刻线相近移动。当两刻线边缘相近时，透光缝隙逐渐减少，当两刻线间处于无光隙的临界状态时，按下[CL]键清零。12、转动左侧鼓轮使鼓轮左边刻线对准压痕 角，再转动右侧鼓轮，两刻线分离，使右侧刻线对准压痕另 角。当刻线对准压痕对角线无误时，就按下测微目镜下方的按钮输入，并在显示屏的D1后显示。
13、当右侧鼓轮转动时，LCD屏上D1后的数字闪烁，表示结果还未输入，当结果输入后就不再闪烁，光标转入D2。按上述要求，再次测定另 对角线长度。此时LCD屏HV硬度值就同时显示。注: 压痕会由于样品的表面粗糙不平或平整度差异或多或少地发生变形，所以测量对角线应在两个垂直方向上进行，取其算术平均值。( 当进行努氏硬度试验时，只需测试长对角线长度，HK硬度值就立即显示。)
14、本次测量完成后，才能进行下 次试验。如果本次测量结果不满意，可重复进行测量或按[SPECI]、[RESET]复位键重新进行试验。( 此时测微目镜刻线需重新对零 )
15、 当LCD屏显示测量次数N≥1时，可按[SPECI]、[PRI]打印键，测试结果从打印机(24)中打印输出。 次试验结果(N=O)不予打印。
16、当在目镜中观察到压痕太小或太大影响测量时，需重新选择试验力，转动试验力变换手轮，使试验力符合要求，这时应按下[SPECI]和[RESET]键，LCD屏就显示所选试验力。此时，测微目镜刻线应重新对零。
合肥博艺仪器设备有限公司对马鞍山硬度计，宿州硬度计，淮北硬度计，阜阳硬度计，蚌埠硬度计，淮南硬度计，滁州硬度计，六安硬度计，巢湖硬度计，芜湖硬度计，亳州硬度计，安庆硬度计，池州硬度计，铜陵硬度计，宣城硬度计，黄山硬度计，等安徽周围城市硬度计产品免费送货上门，上门培训指导！
QQ：1325426082 广告业务:
