玖达传动机械专业生产NL型尼龙内齿圈弹性联轴器

产品/服务：
品牌：	玖达
有效期至：	长期有效
最后更新：	2023-05-29 11:11

单价：

面议

立即询价

(发货期限：自买家付款之日起 3 天内发货)

邮件：1078906905@qq.com
电话：0317-8307888
手机：15233781988
地址：河北省泊头市小杜庄

人气：48

详细说明
规格参数
联系方式

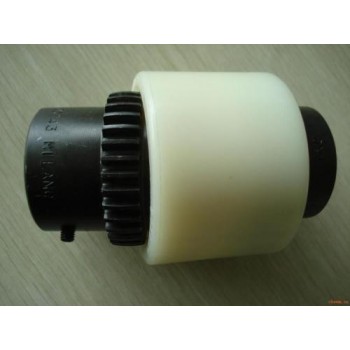

泊头市玖达传动机械有限公司生产的齿式联轴器由齿数相同的内齿圈和外齿组成，由于内齿和外齿有很大的间隙，故允许联接的联传动轴系有较大的位移，并能承受较大的载荷。

详细描述

泊头市玖达传动机械有限公司生产的内齿型联轴器用于轴间的旋转传动，允许有全套的轴，径向位移，我厂生产的内齿型弹性联轴器具有设计精密、结构简单，拆装容易，操作方便，维护简便，寿命长，噪音低，成本低，个传动功率损失小等诸多优点。弹性联轴器轴孔型式有圆柱型（Ｙ）和短圆柱型（Ｊ）．联轴器键槽按标准ＧＢ３８５２－８３(联轴器轴孔和键槽型式尺寸)的规定加工。该内齿型联轴器工作温度-20°—70°C。联轴器材料采用铸铁HT20—40精密铸造和增强注塑尼龙（尼龙66）等，经特殊工业处理。本厂生产的十个系列内齿形弹性联轴器广泛用于锻压、建筑、矿山、塑料、食品、工程、石油、化工、机床、船舶、皮革、纺织、风机、水泵等行业机械的传动。该内齿型弹性联轴器使用效果明显优于其他结构的联轴器。

泊头市玖达传动机械有限公司生产的NL内齿型弹性联轴器技术参数:

联轴器型号	公称扭矩 n.m	许用转速 r/min	内齿型弹性联轴器主要尺寸							该弹性联轴器尺寸偏差
联轴器型号	公称扭矩 n.m	许用转速 r/min	联轴器轴孔直径 d 1 d 2	联轴器轴孔长度 L value="1" unitname="l">value="1" unitname="l">1 L 2	L	D	D1 D2	E	H	轴向 mm	径向 mm	角度
NL1	40	6000	5—12	14—32	NL内齿型弹性联轴器按用户需求	40	26	4	34	2	±0.3	1°
NL2	100	6000	12—22	20—45		52	36	4	40	2	±0.4	1°
NL3	160	6000	20—28	20—60		66	44	4	46	2	±0.4	1°
NL4	250	6000	28—38	25—80		83	58	4	48	2	±0.4	1°
NL5	315	5000	32—42	30—110		93	68	4	50	3	±0.4	2°
NL6	400	5000	40—48	40—110		100	68	4	52	3	±0.4	2°
NL7	630	3600	45—55	45—110		115	80	4	60	3	±0.6	2°
NL8	1250	3600	48—65	50—140		140	96	4	72	3	±0.6	2°
NL9	2000	2000	60—80	60—170		175	124	6	83	4	±0.7	2°
NL10	3150	1800	70—100	70—210		220	157	8	110	4	±0.7	2°
