产品概述

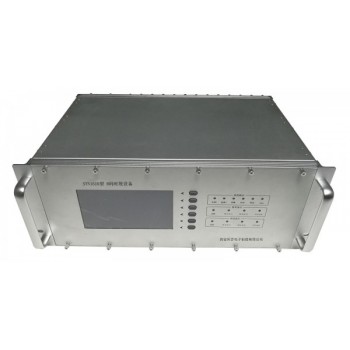

SYN1610型B码时统设备是由西安同步电子科技有限公司精心设计、自行研发生产的 款模块化配置的通用性时统终端，可接收北斗/ GPS信号/ IRIG-B码信号并与之同步，锁相授时参考源可通过前面板按键选择GPS、BD2或B码任意 种作为参考源进行系统锁相，并且输出锁相后的各种时间信息以及相应的定时信息。包括多路IRIG-B直流码和交流码输出；串行时间及信息输出；NTP网络授时，PTP系统授时等，满足多种时频信号的需要。
产品功能
1) 北斗信号接收、GPS信号、IRIG-B（DC）码和IRIG-B(AC)码接收自动四选 且优选接收GPS；
2) 输出高精度的10MHz频标信号；
3) 产生B码（AC）及B码（DC）；
4) 产生多种不同的时标脉冲；
5) 输出多路定时信号；
6) 锁存时间输出模块通过串口和网口分别将系统的时间戳信息送出；
7) NTP网络授时功能；
8) PTP网络授时功能；
产品特点
a) 高精密，全自动，无人值守，免维护，功耗小，可靠性高；
b) 内部频率源具有驯服功能，无需对频率源进行标校；
c) 稳定可靠的 IRIG-B直流码和交流码接收和解码功能；
d) 主要信号的输入输出采用电气隔离电路，抗干扰、抗损坏；
e) 输出接口信号种类齐全，可根据用户需要灵活配置输出信号；
f) 宽工作温度范围，可长期连续稳定工作。
典型应用
1) 国防科研等；
技术指标
|
输入信号 |
GPS北斗接收机 |
频点 |
L1， B1 |
|
定时精度 |
≤30ns |
||
|
跟踪灵敏度 |
-160dBm |
||
|
双模天线 |
数量 |
1套 |
|
|
形状 |
蘑菇头 |
||
|
线长 |
30米 |
||
|
物理接口 |
BNC |
||
|
支架 |
蘑菇头安装支架 |
||
|
IRIG-B码 |
路数 |
1路 |
|
|
物理接口 |
航插 |
||
|
输出信号 |
网络输出 |
路数 |
1路 |
|
物理接口 |
RJ45 |
||
|
授时精度 |
1-10ms |
||
|
支持协议 |
NTP/SNTP V10,V20,V30,V40, UDP,Telnet,IP,TCP |
||
|
用户容量 |
支持数万台客户端 |
||
|
吞吐量 |
4000次/秒 |
||
|
PTP授时 |
路数 |
1路 |
|
|
物理接口 |
RJ45 |
||
|
授时精度 |
≤100ns |
||
|
IRIG-B（直流电口）码 |
路数 |
1路 |
|
|
电平 |
V.11接口 |
||
|
物理接口 |
航插 |
||
|
同步精度 |
≤200ns |
||
|
IRIG-B（交流AC）码 |
路数 |
4路 |
|
|
电平 |
600Ω平衡输出 |
||
|
物理接口 |
凤凰端子 |
||
|
同步精度 |
≤10μs |
||
|
1PPS脉冲信号 |
路数 |
1路 |
|
|
电平 |
TTL |
||
|
同步误差 |
≤30ns |
||
|
物理接口 |
BNC |
||
|
RS232C串口 |
路数 |
1路 |
|
|
电平 |
RS232C |
||
|
串口格式 |
RMC语句 |
||
|
物理接口 |
DB9 |
||
|
环境特性 |
工作温度 |
0℃～＋50℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-30℃～＋70℃ |
||
|
供电电源 |
交流 220V±10%， 50Hz±5%，功率小于30W |
||
|
机箱尺寸 |
4U，19″标准机箱（上机架）482mm（宽）x300（深）x176mm（高） |
||
|
选件 |
铷原子振荡器，避雷器，定做天线电缆（50米、80米、100米等），1PPS输出RS232C,RS422/485等，串口输出TTL,RS422/485等，扩展输出路数，定制宽温度范围的产品，根据客户要求定做类似产品。 |
||
