参数

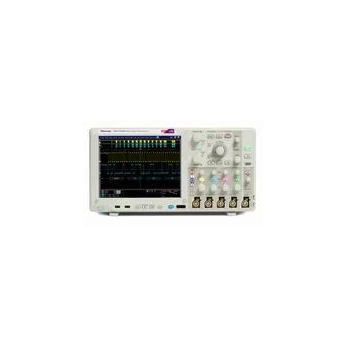

型号：MSO/DPO5034B MSO/DPO5054B、MSO/DPO5104B 、MSO/DPO5204B
输入通道：4
带宽：350MHz、500MHz、1GHz、2GHz
计算的上升时间：1ns、700ps、350ps、175ps
DC增益精度：±1.5%，高于30°C时按 0.10%/°C降额
带宽限制：视仪器型号而定：1GHz、500MHz、350MHz、250MHz和20MHz
大采样率（所有通道）：5GS/s
大等效时间采样率：400GS/s
工作温度：0°C - +50°C
电源电压：100-240V±10%
电源频率：45Hz- 66Hz(85- 264V)、360Hz- 440Hz(100- 132V)
外观尺寸：233x439x206mm
重量：6.7kg
性能指标
2GHz、1GHz、500MHz、350MHz 四种带宽型号
条或两条通道上高达10GS/s的实时采样率，所有通道上高达 5GS/s的采样率
MultiView zoom™ 高达 250M点记录长度
FastAcq® 采集技术，>250,000wfm/s 的 大波形捕获速率
Fastframe™ 分段存储器采集模式，段数高达 290,000个，>310,000波形/秒的捕获速率
标配 10MΩ无源电压探头，提供了<4pF电容负荷及500MHz或1GHz模拟带宽
使用 HiRes 采样时垂直分辨率 >11位
用户可以选择带宽 限和DSP滤波器，降低噪声，提高低频测量精度
特点分析
Wave inspector® 控制功能，轻松导航和自动搜索波形数据
高 触发套件，标配可视触发和搜索
53 种自动测量，可供选择的滤波功能、波形数学运算和 FFT 分析
波形直方图、眼图、TIE（抖动/定时）测量和分析
使用 MATLAB、Visual Studio 和 Excel 进行用户可定义的数学运算
选配内存分析、高 抖动、串行数据、功率和宽带 RF
协议特点
中速（100 Mb/s 至 1 Gb/s）总线的触发和解码选件
低速 (10 Mb/s) 总线的触发和解码选件
USB2.0、以太网、USB 电源、MOST 和汽车以太网的 致性测试选件
在通信、计算和视频标配上进行模板测试
混合信号设计和分析（MSO 系列）
16 条数字通道（用户可升 ）
MagniVu™ 高速采集技术，在数字通道上提供了 60.6 ps 的精细定时分辨率
并行总线自动触发、解码和搜索
每条通道单独设置门限
