Z3050液压摇臂钻
山东翔宇数控机床有限公司是 家具有自主进出口权的股份制企业。在滕州机床发展60多年的基础上，多年来 如既往地以实际行动换取市场及客户的信任，以诚信为企业理念。尤其在产品的质量和服务上将根据客户反馈的信息给以切合实际的落实，并真诚地希望各位给我们提出宝贵的意见或建议。
由衷感谢广大新老客户多年以来的信赖与支持！
经营：立式铣床，卧式铣床，金属带锯床，带锯床，卧式带锯床，金属带锯床，可调角度带锯床，数控带锯床，加工中心，数控车床，带锯床，摇臂钻床厂家。

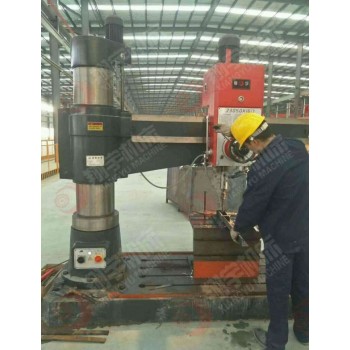

Z3050摇臂钻床 大钻孔直径50mm，主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的 端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的 端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成 体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱 起绕内立柱回转。
概述:
摇臂钻床,也可以称为横臂钻。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转±180°的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船，机械行业，等行业。
主要结构:
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的 端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的 端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成 体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱 起绕内立柱回转。主轴箱是 个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
运动形式:
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头 边进行旋转切削， 边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动
（2）进给运动为主轴的纵向进给
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱 起绕内立柱的回转运动。
摇臂钻床参数项目 Z3050*16/I
钻孔 大直径（mm） 50
主轴端面至工作台距离（mm） 220-1220
主轴中心至立柱母线距离（mm） 350-1600
主轴行程（mm） 315
主轴锥孔（莫式） 5
主轴转数范围（rpm） 25-2000
主轴进给量范围（mm/r） 0.04-3.2
主轴进给量 数 16
摇臂回转角度（°） 360°
主电机功率（kw） 4
升降电机功率（kw） 1.5
机床重量（kg） 3500
外形尺寸（mm） 2500*1060*2800
本信息由山东翔宇数控有限公司发出，机械制造，我们更专业，无论是从产品、解决方案，还是到售后服务，翔宇都可以提供优质的服务
产品诚信可靠，服务贴心完善。
我厂所有产品，保修期限均为三年。
