3GR系列三螺杆泵是按国家标准GB10887-89设计、制造。三螺杆泵是 种转子式容积泵，主要是利用螺杆啮合的原理，依靠旋转的螺杆在泵套内相互啮合，把被输送的介质封闭在啮合腔内，沿螺杆轴向连续匀速地推至排出口，为系统提供稳定的压力。三螺杆泵适用于输送各种无腐蚀性油类及类似油和润滑性液体。

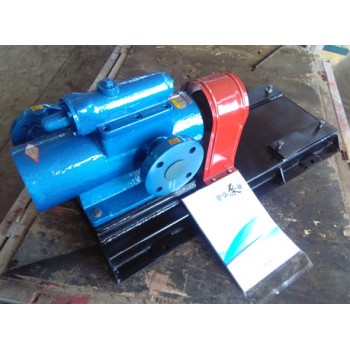

3GR系列三螺杆泵
适于输送各种不含固体颗粒，无腐蚀性油类及类似油的润滑性液体、输送液体粘度2~760mm2/s，温度不超过80℃,超过80℃可用高温泵3GW型。三螺杆泵广泛用于机械、石油、治金、发电、化纤、食品、造船等行业。 对禁止输送水及其它相似介质。
3GR系列三螺杆泵结构
1,结构简单:具有多种结构形式, 般小流量0.2~6.5m3/h,泵的泵体和衬套合为 体(统称泵体),轴封为机械密封. 中等流量以上的泵衬套为 单独的零件固定于泵体内,大流量泵多制成双吸结构卧式安装,轴封根据输送介质的不同有机械密封和填 料密封两种.船用泵的安装形式有卧式和立式两种,原动机为交,直流船用电动机.
2,寿命长:三螺杆泵的主动螺杆由电动机驱动,主,从杆之间没有机械接触,而由所输压力液体驱使从杆绕轴心线自转,主,从杆 之间,螺杆与衬套之间皆有 层油膜保护,因而泵的机械摩擦 小,寿命堪称半永久性.
3,所输液体在泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于转动部件惯性小,则起动力矩和振动很小.
4,具有高吸入能力.高效率.
5,为保证泵,电机及管路系统的安全,中等流量以上的螺杆泵均带有安全阀,当压力超过安全阀的设定压力时,高压油将回流至泵的进油口.
3G型通用螺杆泵按泵的用途分类共分为5个系列
| 系列代号 | 主要用途 |
| 3G | 输送3-20oE润滑油,温度≤80℃,Lub oil visc3-20oE;temp≤80℃ |
| 3GR | 输送3-50oE重质燃油，温度≤120℃,Heavy feul lil visc3-50oE;temp≤120℃ |
| 3Gr | 输送1.2-5oE轻质燃油,温度≤120℃,Light feul oil visc1.2-5oE;temp≤120℃ |
| 3GW | 输送高温加热燃油,温度≤150℃,High temp feul heated oil;temp≤150℃ |
| 3GN | 输送100oE高粘度油料,温度≤80℃,High visc oil 100oE;temp≤80℃ |
3GR系列三螺杆泵的使用
1. 泵启动前，必须全开进油和排油闸阀。
2. 次启动泵或再次使用长期封存的泵时，泵内无介质，应在泵的进油腔灌注适量输送介质，避免泵干启动。
3. 泵启动后，应密切注意电流表，压力表和真空表的数值，超出规定值时，应停泵找出原因后，再行启动。
4. 轴封处点滴泄漏，应属正常现象，当泄漏量大量增加时，对软填料密封应压紧填料压盖，对机械密封应停泵修复后，再行启动。
5. 用高温蒸汽清扫管线时，应避免高温蒸汽通过泵内，
6. 3G42×4以上规格泵可配备随机安全阀，其开启压力为工作压力的1.25～1.5倍，这在出厂试验时已经确定， 对不允许用户擅自调节，否则引发的事故我厂概不负责。
注意：随机安全阀只起偶然事故中短时间内保护泵本身不损坏，不能当做系统中的溢流阀或安全阀使用，设计选型人员必须在系统中增设独立的安全保护设施。
3GR三螺杆泵参数表
3GR三螺杆泵参数表
| 型号 | 排出压力 MPa |
流量 Q |
转速 r/min |
必需汽 蚀余量 rm |
效率 η% |
电动机 | ||
| m3/h | L/min | 功率kw | 型号 | |||||
| 25×4-46 | 1.0 | 0.8 | 13 | 1450 | 4 | 62 | 0.75 | Y802-4 |
| 2.5 | 0.6 | 10 | 60.6 | 1.5 | Y90L-4 | |||
| 1.0 | 2.0 | 33 | 2900 | 4.5 | 59.4 | 1.5 | Y90S-2 | |
| 2.5 | 1.6 | 26 | 69 | 3 | Y100L-2 | |||
| 30×4-46 | 1.0 | 1.6 | 26 | 1450 | 4.5 | 63.5 | 1.1 | Y90S-4 |
| 2.5 | 1.2 | 20 | 61 | 2.2 | Y100L1-4 | |||
| 1.0 | 3.6 | 60 | 2900 | 5 | 60 | 2.2 | Y90L-2 | |
| 2.5 | 3.2 | 53 | 69 | 4 | Y112M-2 | |||
| 36×4-46 | 1.0 | 2.8 | 46 | 1450 | 4.5 | 66 | 2.2 | Y100L1-4 |
| 2.5 | 2.4 | 40 | 66.5 | 4 | Y112M-4 | |||
| 1.0 | 6.5 | 108 | 2900 | 5 | 60.5 | 4 | Y112M-2 | |
| 2.5 | 6 | 100 | 72 | 7.5 | Y132S2-2 | |||
| 42×4-46 | 1.0 | 4.8 | 80 | 1450 | 5 | 62 | 4 | Y112M-4 |
| 2.5 | 4.2 | 70 | 73 | 5.5 | Y132S1-4 | |||
| 1.0 | 10.5 | 175 | 2900 | 5.5 | 61 | 5.5 | Y132S1-2 | |
| 2.5 | 10 | 166 | 72 | 15 | Y160M2-2 | |||
| 45×4-46 | 1.0 | 6.3 | 106 | 1450 | 5 | 70 | 3 | Y100L2-4 |
| 2.5 | 5.9 | 99 | 74 | 7.5 | Y132M-4 | |||
| 1.0 | 13.5 | 225 | 2900 | 5.5 | 60 | 7.5 | Y132S2-2 | |
| 2.5 | 13 | 217 | 75 | 15 | Y160M2-2 | |||
| 60×4-46 | 1.0 | 15.5 | 255 | 1450 | 5 | 71.3 | 11 | Y160M-4 |
| 2.5 | 14.5 | 245 | 74 | 15 | Y160L-4 | |||
| 1.0 | 32 | 533 | 2900 | 5.5 | 63 | 18.5 | Y160L-2 | |
| 2.5 | 31.5 | 525 | 77 | 37 | Y200L2-2 | |||
| 70×2-46 | 0.6 | 24 | 400 | 1450 | 5 | 71 | 7.5 | Y132M-4 |
| 1.0 | 23.5 | 390 | 75 | 11 | Y160M-4 | |||
| 1.6 | 22.5 | 370 | 76 | 15 | Y160L-4 | |||
| 70×4-46 | 1.0 | 24.5 | 408 | 1450 | 5 | 72.5 | 18.5 | Y180M-4 |
| 2.5 | 23.5 | 392 | 79 | 30 | Y200L-4 | |||
| 80×2-46 | 0.6 | 36.5 | 608 | 1450 | 5 | 72 | 11 | Y160M-4 |
| 1.0 | 35 | 594 | 75.5 | 18.5 | Y180M-4 | |||
| 1.6 | 34.5 | 575 | 76.5 | 22 | Y180L-4 | |||
| 80×4-46 | 1.0 | 37 | 617 | 1450 | 5.5 | 72 | 30 | Y200L-4 |
| 2.5 | 35 | 590 | 78.1 | 45 | Y225M-4 | |||
| 100×2-46 | 0.6 | 72.5 | 1208 | 1450 | 5 | 73 | 22 | Y180L-4 |
| 1.0 | 71 | 1183 | 77 | 37 | Y225S-4 | |||
| 1.6 | 60.5 | 1158 | 79 | 45 | Y225M-4 | |||
| 100×4-46 | 1.0 | 72.5 | 1208 | 1450 | 5.5 | 73 | 55 | Y250M-4 |
| 2.5 | 70 | 1165 | 78.5 | 75 | Y280S-4 | |||
| S100×3-27 | 0.6 | 72 | 1196 | 1450 | 6 | 62 | 22 | Y180L-4 |
| 1.6 | 70 | 1160 | 72 | 55 | Y250M-4 | |||
| 2.5 | 69 | 1145 | 74 | 75 | Y280S-4 | |||
| S120×3-27 | 0.8 | 123 | 2055 | 1450 | 6 | 74.5 | 55 | Y250M-4 |
| 1.5 | 120 | 2010 | 76 | 90 | Y280M-4 | |||
| 2.5 | 115 | 1920 | 78.5 | 132 | Y315M-4 | |||
