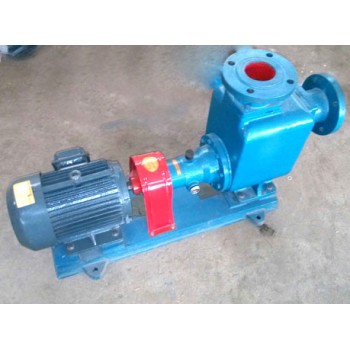

CYZ防爆离心油泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。
1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前 要通过静平衡实验。叶轮上的内外表面要求光滑，以减少油流的摩擦损失。
2、泵体也称泵壳，它是CYZ自吸式离心泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。
5、密封环又称减漏环。
6、填料函主要由填料，油封环，填料筒，填料压盖，油封管组成。
CYZ防爆离心油泵主要零部件的技术要求：
CYZ防爆离心油泵是由许多零件组成的零件的质量直接影响到泵的质量。无论是换的新零件或是泵上原有的零件，在它们组装成泵整体之前，均需要逐个检查其质量。单 CYZ防爆离心油泵过流部分的零部件，多数是整体铸造成型的，铸件的尺寸精度和表面粗糙度直接响泵的性能。同时，铸件的尺寸准确也是泵安全运行的必要条件。例如，铸件尺寸偏差太可能造成铸件壁厚不均，太薄处容易损坏。
CYZ防爆离心油泵主要零部件质量要求如下：
1泵体、叶轮、托架等铸件，应无夹渣、气孔、砂眼、飞边、毛刺等铸造缺陷；
2泵体、叶轮等流道必须光滑；
3叶轮必须进行静平衡试验，必要时进行动平衡试验，试验结果应符合有关标准；
4对于大型泵的泵体、叶轮、泵轴等，必要时进行无损探伤；
5对于高压泵的壳体必要时做水压试验，水压试验的压力。
6叶轮键槽、轴套键槽等中心线对相应的轴孔中心线偏斜不应超过0.03mm/100mm；
7轴颈表面不得有伤痕，如果拉毛或碰伤，可用油石打磨；损伤较重时，可用等离子麴或涂镀后加工修复，表面粗糙度要达到技术要求；
8轴的直线度及圆度不得大于直径的公差之半；
9键槽中心线对轴中心线的偏斜不应超过0.03mm/100mm；
10滚动轴承、滑动轴承的质量应符合有关标准；
11轴、叶轮密封环及轮毂、轴套、平衡盘轮毂的径向跳动和轴向跳动允差，限定零部件径向、轴向跳动误差，目的在于避免总装时零部件误差积累过大，使转子在泵体中不能正常运转；
CYZ自吸式离心泵技术参数表
| 序号 | 型号 | 流量 | 扬程 m |
泵汽蚀 余量 m |
自吸性能 min/5m |
转速 r/min |
轴功率 kw |
进出口径 mm |
电机 | ||
| m3/h | L/min | 型号 | 功率kw | ||||||||
| 1 | 25CYZ-27 | 3 | 50 | 27 | 3 | 3 | 2900 | 0.6 | 25 | YB801-2 | 0.75 |
| 2 | 40CYZ-20 | 6.3 | 105 | 20 | 3.5 | 2 | 2900 | 0.88 | 40×32 | YB802-2 | 1.1 |
| 3 | 40CYZ-40 (50CYZ-40) |
10 | 167 | 40 | 3.5 | 1.5 | 2900 | 2.8 | 50×40 (50) |
YB112M-2 | 4 |
| 4 | 50CYZ-12 | 15 | 250 | 12 | 3.5 | 2.5 | 2900 | 1.1 | 50 | YB90S-2 | 1.5 |
| 5 | 50CYZ-20 | 18 | 300 | 20 | 3.5 | 2 | 2900 | 1.8 | 50 | YB90L-2 | 2.2 |
| 6 | 50CYZ-35 | 14 | 233 | 35 | 3.5 | 1.5 | 2900 | 2.7 | 50 | YB112M-2 | 4 |
| 7 | 50CYZ-50 | 12.5 | 208 | 50 | 3.5 | 1.5 | 2900 | 4.3 | 50 | YB132S1-2 | 5.5 |
| 8 | 50CYZ-60 | 15 | 250 | 60 | 3.5 | 1.5 | 2900 | 6.3 | 50 | YB132S2-2 | 7.5 |
| 9 | 50CYZ-75 | 20 | 333 | 75 | 3.5 | 1.5 | 2900 | 9.9 | 50 | YB160M1-2 | 11 |
| 10 | 65CYZ-15 | 30 | 500 | 15 | 4 | 2 | 2900 | 1.92 | 65 | YB100L-2 | 3 |
| 11 | 65CYZ-30 | 25 | 416 | 30 | 4 | 2 | 2900 | 3.2 | 65 | YB112M-2 | 4 |
| 12 | 80CYZ-13 | 35 | 583 | 13 | 4 | 3.5 | 2900 | 1.9 | 80 | YB100L-2 | 3 |
| 13 | 80CYZ-17 | 43 | 716 | 17 | 4 | 2 | 2900 | 3.1 | 80 | YB112M-2 | 4 |
| 14 | 80CYZ-25 | 50 | 833 | 25 | 4 | 1.5 | 2900 | 5.2 | 80 | YB132S2-2 | 7.5 |
| 15 | 80CYZ-32 | 50 | 833 | 32 | 4 | 1.5 | 2900 | 6.8 | 80 | YB132S2-2 | 7.5 |
| 16 | 80CYZ-55 | 60 | 1000 | 55 | 4 | 1.5 | 2900 | 15.0 | 80 | YB160L-2 | 18.5 |
| 17 | 80CYZ-70 | 60 | 1000 | 70 | 4 | 1.2 | 2900 | 20.1 | 80 | YB180M-2 | 22 |
| 18 | 100CYZ-40 | 100 | 1667 | 40 | 4 | 2 | 2900 | 18.3 | 100 | YB180M-2 | 22 |
| 19 | 100CYZ-40A | 100 | 1667 | 40 | 4 | 1.5 | 1470 | 18.5 | 100 | YB180L-4 | 22 |
| 20 | 100CYZ-65 | 100 | 1667 | 65 | 4 | 2 | 2900 | 27.7 | 100 | YB200L1-2 | 30 |
| 21 | 100CYZ-75 | 70 | 1167 | 75 | 4 | 2 | 2900 | 24.2 | 100 | YB200L1-2 | 30 |
| 22 | 150CYZ-55 | 160 | 2667 | 55 | 5 | 2 | 2900 | 38.1 | 150 | YB225M-2 | 45 |
| 23 | 150CYZ-65 | 170 | 2833 | 65 | 5 | 1.3 | 1470 | 51.0 | 150 | YB250M-4 | 55 |
| 24 | 200CYZ-63 | 280 | 4667 | 63 | 5 | 1.5 | 1480 | 75.1 | 200 | YB280M-4 | 90 |
| 25 | 80CYZ-125 | 50 | 833 | 125 | 4 | 1.5 | 2900 | 41.3 | 80 | YB250M-2 | 55 |
| 26 | 100CYZ-125 | 100 | 1667 | 125 | 4 | 1.5 | 2900 | 69.4 | 100 | YB280S-2 | 75 |
| 27 | 150CYZ-125 | 150 | 2500 | 125 | 5 | 1.5 | 2900 | 93 | 150 | YB315S-2 | 110 |
| 28 | 200CYZ-125 | 200 | 3333 | 125 | 5 | 1.5 | 2900 | 119.7 | 200 | YB315M-2 | 132 |
| 29 | 250CYZ-50 | 400 | 6666 | 50 | 6 | 1.5 | 1480 | 77.2 | 250 | YB280M-4 | 90 |
