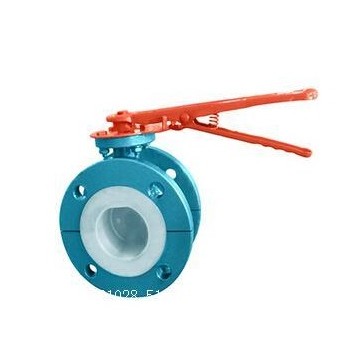

D41F-16P手动法兰衬氟蝶阀

产品/服务：
品牌：	山东光大阀门
有效期至：	长期有效
最后更新：	2022-06-27 16:14

产品/服务：

品牌：

山东光大阀门

有效期至：

长期有效

最后更新：

2022-06-27 16:14

山东光大阀门有限公司是家集研发、生产、销售为体的专业性生产企业，公司自成立以来直秉承“质量、服务至上”的经营理念，公司生产的产品具有应用范围广，质量过硬，无内外泄露，频繁开关不卡死等优点，在全国各地的化工企业、热电企业、钢铁企业、印染企业、食品企业中得到广泛应用，同时也获得了广大用户的致好评，并成为稳定的供应商。公司在生产过程中，不断吸收国内外产品结构及生产工艺的进特点，不断提高产品的科技含量，从些技术细节入手，完善产品的综合性能，提高广大用户的满意度。

、衬氟蝶阀产品说明

防腐蚀衬氟蝶阀采用对分两片阀体组合,阀座与阀体内衬体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板（锻）为体,表面均匀包覆层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
二．主要零部件材质：
阀体材质：灰铸铁、球墨铸铁、铸钢、铝合金、不锈钢等
阀板材质：双相不锈钢、尼龙11板、镀锌板、铝青铜
阀座：NBR、EPDM、VITON、PTFE、R-PTFE
三.使用要求：
公称通径：DN50-1000（mm）
高公称压力：1.6Mpa
适用温度：-50℃—235℃
驱动形式：气动（限位开关、电磁阀、手轮、定位器)

广泛用于石油,化工、食品、医药、造纸、水电、船舶、给排水、冶金、能源等系统的管路上,适用于多种腐蚀性的气体,液体,半液体以及固体粉末介质。

四、衬氟蝶阀产品零部件材质

序号 NO	零件名称 Name	灰铸铁	铸钢	不锈刚		超低碳不锈钢
序号 NO	零件名称 Name	Z	C	P	R	PL	RL
1	阀体	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板轴/销	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里层/阀座	PCTFE(F3) FEP(F46) PFA (可溶性聚四氟乙烯)
4	蝶板/填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
5	支架	WCB(碳钢)		CF8(不锈钢)
6	填料	PTFE (F4)		PTFE (F4)		PTFE (F4)
7	蝶栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
8	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

五、主要外形连接尺寸

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN0.6(MPa)
40	11/2	106	130	100	80	3	16	4-φ14	160	140	10
50	2	108	140	110	90	3	16	4-φ14	200	160	12
65	21/2	112	160	130	110	3	16	4-φ14	250	160	13
80	3	114	185	150	125	3	18	4-φ18	250	170	14
100	4	127	205	170	145	3	18	4-φ18	300	180	16
125	5	140	235	200	175	3	20	8-φ18	300	275	18
150	6	140	260	225	200	3	20	8-φ18	200	295	38
200	8	152	315	280	255	3	22	8-φ18	200	320	74
250	10	250	470	335	310	3	24	12-φ18	240	385	105
300	12	270	435	375	362	4	24	12-φ23	240	390	142
350	14	290	485	445	412	4	26	16-φ25	240	460	179
400	16	310	535	495	462	4	28	16-φ23	280	510	220
450	18	330	590	550	518	4	28	16-φ23	280	540	268
500	20	350	640	600	568	4	30	16-φ23	320	570	378
600	24	390	755	705	670	5	30	20-φ25	320	660	608
700	28	430	860	810	775	5	32	24-φ25	360	710	1050
800	32	470	975	920	880	5	34	24-φ30	360	780	1320
900	36	510	1075	1020	980	5	36	24-φ30	380	885	1795
1000	40	550	1175	1120	1080	5	36	28-φ30	400	990	1900
