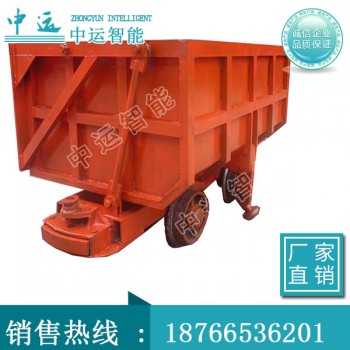

MCC2.0-6单侧曲轨侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出渣运输设备。单侧曲轨侧卸式矿车简称曲轨侧卸矿车，是在矿车行进过程中，由卸载轮臂经过卸载曲轨来实现车箱自动倾翻卸料和自动复位。效率高、安全可靠。卸矿是在机车牵引下，当卸载轮爬上曲轨时，车箱翻转，车门自动打开实现卸料，车走过曲轨后车箱恢复原位，车门自动锁固。
MCC2.0-6单侧曲轨侧卸式矿车工作原理
MCC2.0-6单侧曲轨侧卸式矿车主要组成是由车轮组、车架、销轴、车厢、卸载曲轨、翻卸轮、销轴、门钩、车厢门、支撑铁拉杆等部件组成。由轨道牵引机车或卷扬机牵引行走，只能在卸载处做好的曲轨卸载平台上，向设定的 面卸载。在车厢的 侧用较轴与车架相连，另 侧箱门上装有卸载辊轮。卸载时，当辊轮沿曲轨斜坡过渡装置在卸载曲轨上坡段的上行，致使车厢倾斜，活动侧门绕销轴转动被拉开而开始卸载。当辊轮沿倾斜卸载曲轨下坡运行，车厢靠自生重量自动下降复位到关闭侧门。要注意的是当单侧曲轨卸卸式矿车从井底提升到卸载平台时，提升卷扬机要放慢速度上斜坡卸载平台，使其平稳卸载。它的优点是比翻斗式矿车和固定式矿车容积更大，自动平稳卸载。
MCC2.0-6单侧曲轨侧卸式矿车技术参数
|
技术参数 |
曲轨侧卸式矿车 |
|||||||
|
0.7M3 |
1.2M3 |
1.6M3 |
2.0M3 |
2.5M3 |
4.0M3 |
6.0M3 |
||
|
容积(M) |
0.7 |
1.2 |
1.6 |
2.0 |
2.5 |
4.0 |
6.0 |
|
|
载重(t) |
1.75 |
3 |
4 |
5 |
6.25 |
10 |
15 |
|
|
轨距(mm) |
600 |
600 |
600/762 |
600 |
762/900 |
762/900 |
762/900 |
|
|
轴距(mm) |
600 |
600 |
800 |
1000 |
1200 |
2000 |
2000 |
|
|
车轮直径(mm) |
300 |
300 |
350/400 |
400 |
400 |
350 |
350 |
|
|
牵引高度(mm) |
320 |
320 |
320 |
320 |
320 |
430 |
500 |
|
|
卸载角度(度) |
40 |
40 |
42 |
42 |
45 |
42 |
42 |
|
|
牵引车速(km/h) |
12 |
12 |
12 |
12 |
12 |
8 |
8 |
|
|
转弯半径(m) |
8 |
10 |
10 |
12 |
12 |
15 |
15 |
|
|
联接器形式 |
插销链环式 |
插销链环式 |
插销链环式 |
插销链环式 |
插销链环式 |
插销链环式 |
插销链环式 |
|
|
外 |
长(mm) |
1650 |
1900 |
2750/2500 |
3000 |
3650 |
3650 |
5000 |
|
宽(mm) |
980 |
1050 |
1200 |
1250 |
1250 |
1500 |
1800 |
|
|
高(mm) |
1050 |
1200 |
1300 |
1300 |
1300 |
1586 |
1675 |
|
|
|
|
|
|
|
|
|
|
|
