LBY-2H 型顶板离层监测指示仪是 种可以监测顶板岩层移动的检测装置，它可以分
别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。
2.仪器结构组成
2.1 仪器结构

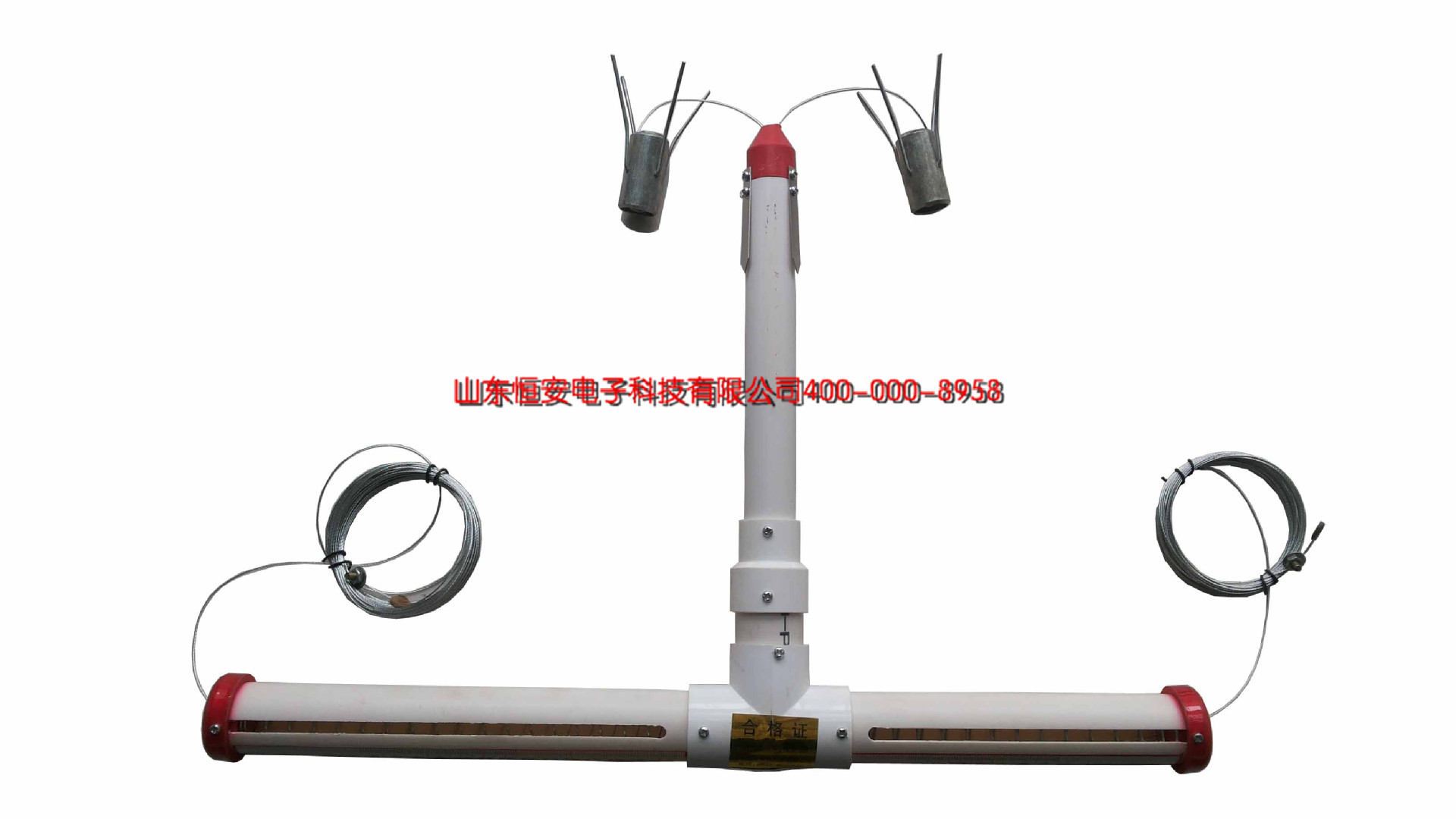

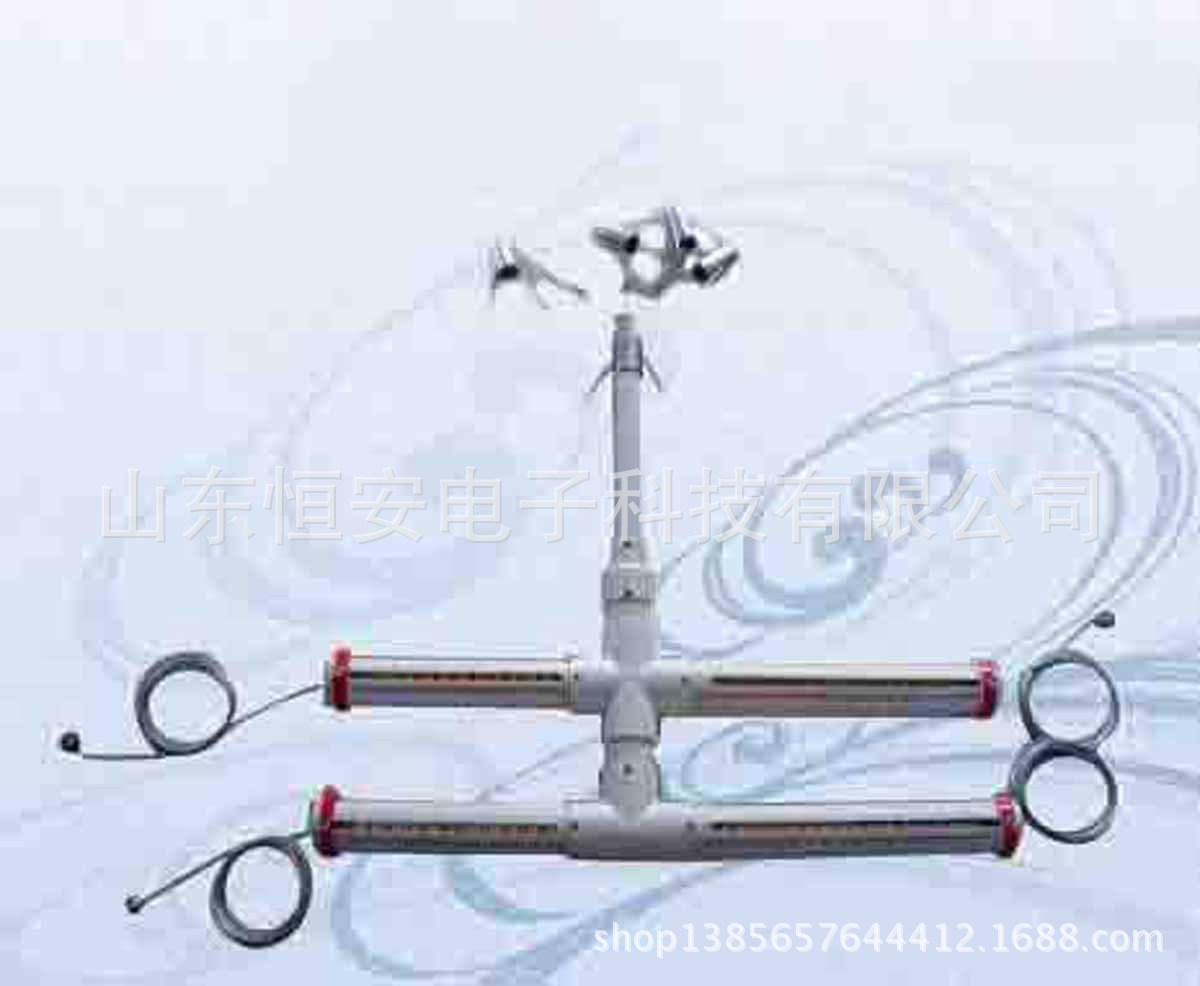

顶板离层指示仪主要由基点锚头、测绳、套筒、内测筒、外测筒组成。
2.2 技术特征
测量方式 反光彩色显示
测量点数（个） 2
大量程(mm) 200
读数精度（mm） 1
安装锚孔直径（mm） Ф28、Ф42
2.3 监测原理
深基点锚头应固定在钻空深部 5m 处稳定岩层内，浅基点固定在钻孔 2-2.5m 处(钻杆端部
位置)。当锚杆锚固范围内有离层时，顶板(套管)沿外测筒向下移动，移动量有由测筒标尺指
示。当锚固范围顶板离层时，外测筒与顶板相对位置不变，但沿内测筒向下滑动，表明顶板
有离层，离层量由内测筒标尺指示。当锚杆锚固范围内、外都有离层时，内外测筒分别有离
层显示，其显示值之和为总离层值。
3.仪器安装
3.1 安装深基点锚头，用安装杆把锚头送至设计位置，送入时拉紧测绳。
3.2 将浅部锚头送入至安装位置。
3.3 安装好套管，套筒底端接牢防水牌，防水牌底沿距顶板约 35mm，然后将深部锚头测绳与
2
内测筒连接，浅部锚头测绳与外测筒连接。
3.4 外测筒零点与套管底边对齐，内测筒零点与外测筒底边对齐。
4.顶板离层仪在各矿区的应用
通过对各类锚网巷道进行的全面的顶板离层观测，普遍认识到顶板离层观测对锚网巷道
的支护、改革起到 定的指导和警示作用。根据顶板离层仪观测到的数据整理分析，得出不
同的地质条件、岩性变化等情况，总结出了锚网巷道锚网范围内离层量 大应控制在45-50mm，
否则应及时采取其它有效的支护措施，防止顶板事故的发生，确保安全生产。
