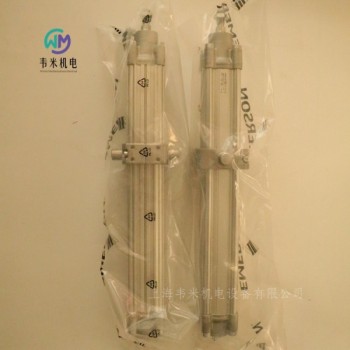

安沃驰AVENTICS型材气缸R480061491
PRA-DA-040-0300-0-2-2-1-1-1-BAS
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
PRA系列型材气缸-PRA系列
活塞直径 040 活塞直径40
行程 0300 行程单位：mm
螺纹 0 ISO螺纹
缓冲 2 气动缓冲
活塞 2 带磁环的活塞
活塞杆 1 单
密封件 1 密封件-标准PUR（-20°C至80°C）
刮板 1 刮板-标准PUR
防腐 1 标准
活塞杆加长件 0 不带活塞杆加长件
ATEX 000 不带ATEX
耳轴安装 3 可变位置，可更换
定位耳轴支座 185
端盖 0 端盖未经表面处理
位置
端口位置前 0 0°（12h）
端口位置后 0 0°（12h）
配件
活塞杆支座 000 无支座
安装在前盖上 000 没有安装在前盖上
无安装方向 00
安装在后盖上 000 没有安装在后盖上
安装方向后 00 无安装
反向轴承 000 无反向轴承
导向装置 000 无导向装置，无锁紧元件
无传感器的 000 型传感器
传感器位置 00 无传感器位置
前盖配件 000 不带配件
后盖配件 000 不带配件
备件：
活塞杆 R480962719 PISTON ROD 040-0300-0-2-1-1-1
管道 R480964278 TUBE PRA-040-0300-0-1-1
耳轴安装件 1827003992 CM1-MT4-040-AL-FO-AN
维修包（2014年之后）R413000899 SPARE PART KIT PRA/TRB-040-ST
安沃驰型材气缸R480061491安沃驰AVENTICS四位五通换向阀, 系列 740 5727510220
V740-5/4CC-DI06-024DC-07
AVENTICS 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn700 l/min
换向原理5/4
压缩空气 接口 出口 8x1
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
*导内部
阀门结构形式膜片式中心阀
阀连接器配有阀连接器
连接类型管式连接
组合原理（闭锁原理）盘式原理, 单重底板原理
可以组装成块可以组装成块
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈
安沃驰AVENTICS二位五通换向阀, 系列 CD01-PA 5763520220
CD01 - 5/2DS - 024DC
安沃驰 CD01-PA 系列是符合 ISO 15407-1 标准的灵活阀门系统。该系统提供气动或电气控制、真空或高达 16 bar 的压力、双压力应用、ATEX 认证以及可以实现各种模块化的各种配件。
规格
额定流量Qn1010 l/min
换向原理5/2
压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, C型
操作元件双线圈
密封原理软密封
*导内部
合格证书不含LABS
标准ISO 15407-1
预控阀的宽度26 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 排气按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 控制接口 输入按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 *导 排气按照标准DIN ISO 15407-1制造的接地板
功率 消耗 DC1.6 W
尺寸26 mm
控制压力小2 bar
特点
尺寸为 26 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
压力范围高达 16 bar
可以组合 CD02-AL 使用
安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸2 5812421100
V581-5/3CC-024DC-I2-2P22-HBX-PA-X-C-T1
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供*体化节流阀、各类*导线圈以及种类齐全的配件。
规格
额定流量Qn2100 l/min
换向原理5/3
结构中位封闭
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸B型 工业
密封原理软密封
*导内部
标准ISO 5599-1
预控阀的宽度22 mm
阀门结构形式滑阀
组合原理（闭锁原理）单重底板原理
连接类型底板连接
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 *导 排气M5
功率 消耗 DC5 W
流动电导系数C8.9 l/(s*bar)
节流带节流设备
尺寸ISO 2
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固的设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置
安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸3 5813170540
V581-5/2SR-24/42-I3-1CNO-HUX-AA-X-C-T0
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供*体化节流阀、各类*导线圈以及种类齐全的配件。
规格
额定流量Qn4800 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力16 bar
工作电压DC24 V
工作电压 AC42 V
电压偏差 DC-10% / +10%
电压偏差AC 50 Hz-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件单线圈
密封原理软密封
*导内部
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 *导 排气M5
功率 消耗 DC6.7 W
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固的设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置
安沃驰AVENTICS二位五通换向阀, 系列 HF03-LG 0820055051
HF03-5/2SR-024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/2
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
操作元件单线圈
密封原理软密封
*导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
复位装置带弹簧复位
组合原理（闭锁原理）单重底板原理
控制压力小2.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度小值0 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
特点
模块化设计，多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向*致
安沃驰AVENTICS2x二位三通 换向阀, 系列 HF02-LG 0820056101
HF02-3/2CC-024DC
安沃驰 HF02-LG 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能，丰富了通用阀门系统产品种类，其流量高达 1400 l/min。
规格
操作电子
额定流量Qn1400 l/min
换向原理2x3/2
结构常闭/常闭
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
密封原理软密封
*导外部的, 内部
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度小值0 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
模块化设计，多可包含 32 个阀门和 32 个线圈
高达 1400 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
安沃驰AVENTICS节流阀系列 CC01 0821200008
安沃驰 CC 系列止回阀设计用于 32 至 5600 l/min 标称流量。提供不同型号以及快插接头或内螺纹。
NG4 (G1/8) D.2,0
规格
接口1G 1/8
接口2G 1/8
截流孔通径 2 mm
节流方向2-1, 1-2
额定流量Qn 1 向 2130 l/min
类型 压缩空气接口 1内螺纹
压缩空气接口 2 型号内螺纹
介质压缩空气
小运行压力0.5 bar
大运行压力10 bar
低环境温度0 °C
高环境温度80 °C
介质温度小值0 °C
介质温度大值80 °C
重量0.04 kg
材料：外壳铝材
材料 截流螺钉钢
密封件材料丙烯树胶
特点
Qn = 32 l/min ... 5600 l/min
安沃驰AVENTICS系列 CC01 0821200014
安沃驰 CC 系列止回阀设计用于 32 至 5600 l/min 标称流量。提供不同型号以及快插接头或内螺纹。
E.R.U..G 3/8
规格
接口1G 3/8
接口2G 3/8
截流孔通径 9 mm
节流方向2-1, 1-2
额定流量Qn 1 向 21600 l/min
类型 压缩空气接口 1内螺纹
压缩空气接口 2 型号内螺纹
介质压缩空气
小运行压力0.5 bar
大运行压力10 bar
低环境温度0 °C
高环境温度80 °C
介质温度小值0 °C
介质温度大值80 °C
重量0.26 kg
材料：外壳铝材
材料 截流螺钉钢
密封件材料丙烯树胶
特点
Qn = 32 l/min ... 5600 l/min
安沃驰AVENTICS单个底板, 侧面的螺纹接口1825503149
ConNECTION PLATE .
规格
结构特点底板
气动接口(1)的方向侧面
压缩空气接口 1G 1/2
气动接口(2，4)的方向侧面
压缩空气连接 2 / 4G 1/2
气动接口(3，5)的方向侧面
接口3 / 5G 1/2
排气类型各个接口分离
排气 (3,5)有限制的排气 （3 / 5）
气动接口(12)的方向侧面
压缩空气连接 12G 1/8
气动接口(14)的方向侧面
压缩空气连接 14G 1/8
尺寸ISO 3
标准ISO 5599-1
小运行压力-0.95 bar
大运行压力16 bar
低环境温度-25 °C
高环境温度70 °C
介质温度小值-25 °C
介质温度大值70 °C
介质压缩空气
大阀位数量1
制动尺寸71 mm
重量0.34 kg
安沃驰AVENTICS分气块, 用于系列 ED05 5610141002
规格
结构特点阀底板拆卸条
类型1x
介质压缩空气
重量0.573 kg
材料：外壳铝材
安沃驰AVENTICS压缩空气软管, 系列 TU1-S-PUR R412014554
安沃驰 TU1 系列提供多种塑料材料和颜色，以匹配您的管道应用并轻松识别气动回路。TU1 管适合动态铺设，可以形成各种工作环境，其中包含用于食品行业的型号。
TU1-S-PUR-004-0075-NT-0050
规格
外部-φ4 mm
小弯折半径 20°C12 mm
壁厚0.75 mm
颜色天然
低环境温度-30 °C
高环境温度80 °C
运行压力大可达 20°C10 bar
供货数量50 m
每米的重量0.01 kg
材料聚酯-聚氨酯
安沃驰AVENTICS压缩空气软管, 系列 TU1-S-PUR R412014559
安沃驰 TU1 系列提供多种塑料材料和颜色，以匹配您的管道应用并轻松识别气动回路。TU1 管适合动态铺设，可以形成各种工作环境，其中包含用于食品行业的型号。
TU1-S-PUR-012-0150-NT-0050
规格
外部-12 mm
小弯折半径 20°C55 mm
壁厚1.5 mm
颜色天然
低环境温度-30 °C
高环境温度80 °C
运行压力大可达 20°C10 bar
供货数量50 m
每米的重量0.063 kg
材料聚酯-聚氨酯
安沃驰AVENTICS快插接头QR2-S-RW1 标准系列 1823391551
安沃驰 QR2 系列快插接头安装便捷安全，提供多种型号：金属制，可用于 3 至 16 mm 的管道直径QR2 系列的圆柱形螺纹可以重复连接和释放，不会出现问题（快速释放），固定式 O 形圈确保出色的密封性。我们的 QR 计划为各种应用和行业提供适当的解决方案。
规格
管接头类型角度回转接头 1倍
压缩空气接口型号外螺纹
接口 GG 1/8
压缩空气接口 2 型号快插接头
接口 D 4
类型QR2-S-RW1
小运行压力-0.95 bar
大运行压力16 bar
低环境温度-20 °C
高环境温度80 °C
供货数量10 件
重量0.024 kg
材料：外壳黄铜
密封件材料丙烯树胶
材料 齿盘 齿盘不锈钢
材料 释放环黄铜
材料 螺纹黄铜
安沃驰AVENTICS快插接头QR2-S-RTK 标准系列 1823381043
安沃驰 QR2 系列快插接头安装便捷安全，提供多种型号：金属制，可用于 3 至 16 mm 的管道直径QR2 系列的圆柱形螺纹可以重复连接和释放，不会出现问题（快速释放），固定式 O 形圈确保出色的密封性。我们的 QR 计划为各种应用和行业提供适当的解决方案。
规格
管接头类型T-插塞连接
压缩空气接口型号快插接头
接口 G 4
压缩空气接口 2 型号快插接头
接口 D 4
类型QR2-S-RTK
小运行压力-0.95 bar
大运行压力16 bar
低环境温度-20 °C
高环境温度80 °C
供货数量10 件
重量0.015 kg
材料：外壳黄铜
密封件材料丙烯树胶
材料 齿盘 齿盘不锈钢
材料 释放环黄铜
安沃驰AVENTICS系列 NU2 1823391002
NU2-S-RW1-G014-DI04
安沃驰 NU2 系列是*整套带管螺母的塑料和黄铜管接件。功能多样且安全的 NU2 带螺母管接件具有连接类型选择丰富的优势。
规格
管接头类型角度回转接头 1倍
压缩空气接口型号外螺纹
接口 GG 1/4
压缩空气接口 2 型号带锁紧螺母的快接插头
接口 D 4
类型NU2-S-RW1
小运行压力-0.95 bar
大运行压力15 bar
低环境温度-10 °C
高环境温度70 °C
供货数量5 件
重量0.047 kg
材料：外壳黄铜
密封件材料聚氯乙烯
安沃驰AVENTICS快插接头QR2-S-RTI 标准系列 1823391665
安沃驰 QR2 系列快插接头安装便捷安全，提供多种型号：金属制，可用于 3 至 16 mm 的管道直径QR2 系列的圆柱形螺纹可以重复连接和释放，不会出现问题（快速释放），固定式 O 形圈确保出色的密封性。我们的 QR 计划为各种应用和行业提供适当的解决方案。
规格
管接头类型可旋转的, T型回转接头，内六角
压缩空气接口型号外螺纹
接口 GG 1/8
压缩空气接口 2 型号快插接头
接口 D 6
类型QR2-S-RTI
小运行压力-0.95 bar
大运行压力16 bar
低环境温度-20 °C
高环境温度80 °C
供货数量10 件
重量0.033 kg
材料：外壳黄铜
密封件材料丙烯树胶
材料 齿盘 齿盘不锈钢
材料 释放环黄铜
材料 螺纹黄铜
安沃驰AVENTICS快插接头QR2-S-RW1 标准系列 1823391549
安沃驰 QR2 系列快插接头安装便捷安全，提供多种型号：金属制，可用于 3 至 16 mm 的管道直径QR2 系列的圆柱形螺纹可以重复连接和释放，不会出现问题（快速释放），固定式 O 形圈确保出色的密封性。我们的 QR 计划为各种应用和行业提供适当的解决方案。
规格
管接头类型角度回转接头 1倍
压缩空气接口型号外螺纹
接口 GM5
压缩空气接口 2 型号快插接头
接口 D 4
类型QR2-S-RW1
小运行压力-0.95 bar
大运行压力16 bar
低环境温度-20 °C
高环境温度80 °C
供货数量10 件
重量0.01 kg
材料：外壳黄铜
密封件材料丙烯树胶
材料 齿盘 齿盘不锈钢
材料 释放环黄铜
材料 螺纹黄铜
安沃驰AVENTICS快插接头QR1-S-RPN 标准系列 2121006180
规格
管接头类型直接头
压缩空气接口型号外螺纹
接口 GG 1/8
压缩空气接口 2 型号快插接头
接口 D 6
类型QR1-S-RPN
小运行压力-0.95 bar
大运行压力10 bar
低环境温度0 °C
高环境温度60 °C
供货数量10 件
重量0.0163 kg
材料：外壳黄铜
密封件材料丙烯树胶
材料 齿盘 齿盘不锈钢
材料 释放环聚甲醛
材料 释放环支座黄铜, 压铸锌
材料 螺纹黄铜
安沃驰AVENTICS连接螺栓，平顶密封件 1823462029
规格
接口 GG 1/4
类型FPT-S-RBI
小运行压力0 bar
大运行压力16 bar
低环境温度-20 °C
高环境温度80 °C
供货数量25 件
材料钢
密封件材料聚氯乙烯
安沃驰AVENTICS工业缓冲器, 系列 SA1-MC R412010317
SA1-MC-M020-013-MS-F-H
安沃驰 SA1 系列工业减震器能可靠地降低移质量块的速度，从而提高过程速度、产品质量、生产设施的使用寿命，并降低作业噪音。
规格
类型SA1-MC
固定螺纹M20x1,5
行程13 mm
能量吸收/大行程65 Nm
能量吸收/大小时52000 Nm
缓冲自动补偿
介质机油
低环境温度-20 °C
高环境温度80 °C
有效重量 me 小20 kg
有效重量 me 大160 kg
返回弹簧力 小12 N
返回弹簧力 大23 N
固定方式连接法兰
重量0.22 kg
材料 气缸管子钢
材料 活塞杆不锈钢
材料 冲击聚甲醛
材料 连接法兰钢
防尘圈材料聚氨酯
特点
产品丰富
较高的能量吸收能力和更长的使用寿命
增强表面防腐蚀性
*体化终点止动装置
安沃驰AVENTICS工业缓冲器, 系列 SA1-MA R412010325
SA1-MA-M025-025-H-N
安沃驰 SA1 系列工业减震器能可靠地降低移质量块的速度，从而提高过程速度、产品质量、生产设施的使用寿命，并降低作业噪音。
规格
类型SA1-MA
固定螺纹M25x1,5
行程25 mm
能量吸收/大行程220 Nm
能量吸收/大小时105600 Nm
缓冲可调节的
介质机油
低环境温度-20 °C
高环境温度80 °C
有效重量 me 小22 kg
有效重量 me 大11000 kg
返回弹簧力 小15 N
返回弹簧力 大31 N
小碰撞速度0.1 m/s
大碰撞速度6 m/s
固定方式锁母
重量0.29 kg
材料 气缸管子钢
材料 活塞杆不锈钢
材料 冲击钢
材料 锁母钢
防尘圈材料聚氨酯
特点
产品丰富
较高的能量吸收能力和更长的使用寿命
增强表面防腐蚀性
*体化终点止动装置
