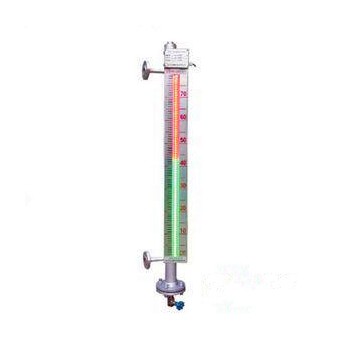

HJ-CDS磁敏电子双色液位计由于采用导体LED发光器件，具有亮度高、红绿双色显示、可视距离远、标尺刻度更清晰、显示范围大，产品更具系列化；尤其在环境烟尘大，含有微细铁屑的钢铁企业，如果采用磁翻板液位计，由于磁吸附作用，微细铁屑把磁翻板的红、绿颜色覆盖，无法观察液位，而磁敏电子双色液位计能有效的解决。HJ-CDS磁敏电子双色液位计广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程 中，各种塔、罐锅炉设备的液位测量与控制。选用优质不锈钢及进口电子元件制造，显示部位采用高亮度LED双色发光管，组成柱状显示屏，通过LED光柱的红绿变化，可实现液位上、下限报警和控制；选 配液位变送器，可将液位信号转换成4～20mADC模拟未准信号，可实现远距离检测、指示、记录与控制，亦与计算机系统直接通讯。
工作原理：
在液位计主导管内有 个磁性浮子，浮子根据介质比重设计，浮子内磁钢与容器内液面同 高度，液位LED显示标尺内装有半导体磁敏传感器，并和LED发光模块上下有序排列，与磁场相对应的半导体磁敏传感器受磁，触发相应的数字电路，液位以上LED红色显示，液位以下LED绿色显示，红色显示汽相，绿色显示液相，红绿交界处是容器内的实际液位，液绿汽红， 目了然。
在液位计主导管内有 个磁性浮子，浮子根据介质比重设计，浮子内磁钢与容器内液面同 高度，液位LED显示标尺内装有半导体磁敏传感器，并和LED发光模块上下有序排列，与磁场相对应的半导体磁敏传感器受磁，触发相应的数字电路，液位以上LED红色显示，液位以下LED绿色显示，红色显示汽相，绿色显示液相，红绿交界处是容器内的实际液位，液绿汽红， 目了然。
产品特点：
1.汽红液绿，发光显示清晰，观察角度大，可视距离远。可以红绿光柱清晰显示液位，适宜在光线暗的场所中应用，夜间观察更醒目。
2.本体选用不锈钢制造，液位计显示装置与容器内介质不接触，无泄漏。适宜于 、二、三类容器使用，并对内装易燃、有毒和腐蚀性介质的容器 对安全可靠。
3.显示量程大，使用范围广，适用于低温、中温、高压场合。
4.可输出4～20mADC标准信号，实现液位的远传显示，容器群液位的集中监测控制，亦可配液位开关，实现连锁保护。
1.汽红液绿，发光显示清晰，观察角度大，可视距离远。可以红绿光柱清晰显示液位，适宜在光线暗的场所中应用，夜间观察更醒目。
2.本体选用不锈钢制造，液位计显示装置与容器内介质不接触，无泄漏。适宜于 、二、三类容器使用，并对内装易燃、有毒和腐蚀性介质的容器 对安全可靠。
3.显示量程大，使用范围广，适用于低温、中温、高压场合。
4.可输出4～20mADC标准信号，实现液位的远传显示，容器群液位的集中监测控制，亦可配液位开关，实现连锁保护。
磁敏电子双色液位计技术参数:
安装方式：垂直安装（偏差为≤30）
测量范围：0-6000mm（大于6000mm可协商订货)
介质密度：0.4-2.0g/cm3
工作温度：-160～530℃
跟随速度：≤0.08m/s
浮子材质：304、PTFE/304外村PTFE、铝、钛
LED显示器：低亮型、高亮型、雾状散光型三种可选
主导管材质：304、1Cr18Ni9Ti、316L、304内衬PTFE、钛、PP、PTFE(聚四氟乙烯)
连接法兰：DN15～DN50(HG20592-97法兰标准)，高压型侧装式液位计连接法兰标准采用HG20595-97带劲对焊
法兰材质：碳钢、304、316L
电源电压：DC24V、AC36V、AC220V
精 确 度：≥10mm
工作压力：-0.1～42MPa
环境振动：频率≤25Hz振幅≤0.5mm
介质粘度：≤0.4Pa.S
排污阀：不锈钢球阀、针型阀
磁敏电子双色液位计安装与使用：
1、将本液压计法兰与容器法兰夹上密封垫连接好，拧紧螺栓。
2、传感器排污法兰打开、放进浮子；注意：浮子磁钢 端向上，不可倒置。
3、在传感器排污法兰下，安装 个DN15阀门，并与原液位计排污管路连通。
4、连通电源，输入AC36V电源（或直径插入AC220V电源），将液位计调至便于观察的方位。
5、 打开上阀，然后缓慢打开下阀，尤其是用在压力较高的场合，并缓慢地注入压力，使介质慢慢流入传感器，以防浮子突然受压损坏，观察液位显示，由红变绿逐个转换。
6、排污、上水、观察水位显示高低、报警是否正常，若无异常现象，即可投入使用。
安装方式：垂直安装（偏差为≤30）
测量范围：0-6000mm（大于6000mm可协商订货)
介质密度：0.4-2.0g/cm3
工作温度：-160～530℃
跟随速度：≤0.08m/s
浮子材质：304、PTFE/304外村PTFE、铝、钛
LED显示器：低亮型、高亮型、雾状散光型三种可选
主导管材质：304、1Cr18Ni9Ti、316L、304内衬PTFE、钛、PP、PTFE(聚四氟乙烯)
连接法兰：DN15～DN50(HG20592-97法兰标准)，高压型侧装式液位计连接法兰标准采用HG20595-97带劲对焊
法兰材质：碳钢、304、316L
电源电压：DC24V、AC36V、AC220V
精 确 度：≥10mm
工作压力：-0.1～42MPa
环境振动：频率≤25Hz振幅≤0.5mm
介质粘度：≤0.4Pa.S
排污阀：不锈钢球阀、针型阀
磁敏电子双色液位计安装与使用：
1、将本液压计法兰与容器法兰夹上密封垫连接好，拧紧螺栓。
2、传感器排污法兰打开、放进浮子；注意：浮子磁钢 端向上，不可倒置。
3、在传感器排污法兰下，安装 个DN15阀门，并与原液位计排污管路连通。
4、连通电源，输入AC36V电源（或直径插入AC220V电源），将液位计调至便于观察的方位。
5、 打开上阀，然后缓慢打开下阀，尤其是用在压力较高的场合，并缓慢地注入压力，使介质慢慢流入传感器，以防浮子突然受压损坏，观察液位显示，由红变绿逐个转换。
6、排污、上水、观察水位显示高低、报警是否正常，若无异常现象，即可投入使用。
磁敏电子双色液位计订货须知：
1.产品型号与名称
1.产品型号与名称
2.中心距长度（mm）
3.公称通径DN(mm）
4.公称压力（MPa）
5.密封形式
6.接液材质
7.介质名称或密度
8.工作温度范围
9.配套附件,远传液位变送及液位报警开关
10.伴热选择：电伴热、夹套（气、水、真空）伴热或隔热
11.是否配备紧固件
